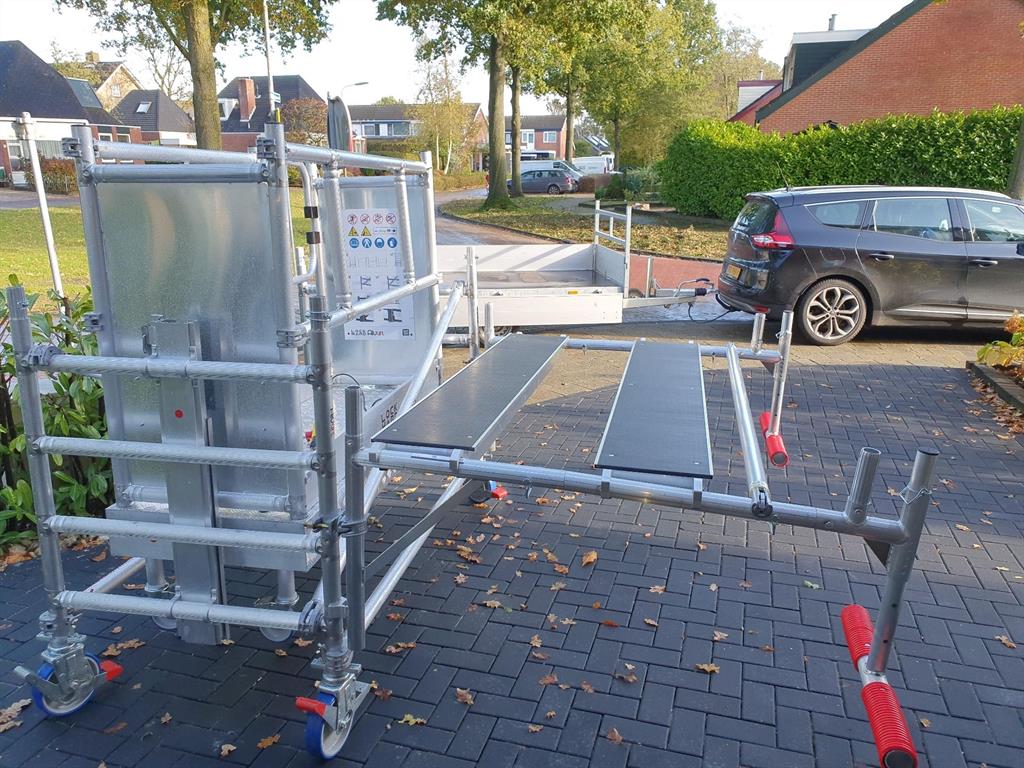

Uitwijkconsole voor rolsteiger: veilig monteren en gebruiken

Wilt u vanuit een rolsteiger veilig werkzaamheden uitvoeren aan een dakkapel, schuin dak, dakrand of overstek? Dan kan een uitwijkconsole een praktische oplossing zijn.

Een uitwijkconsole vergroot de werkruimte vanaf de rolsteiger in de richting van het dak. Hierdoor kan een werkpositie worden gecreëerd op een plaats die vanaf het normale rolsteigerplatform moeilijk bereikbaar is.

Maar een uitwijkconsole verandert ook de constructie van de rolsteiger. Correcte montage, ondersteuning, stabilisatie én verankering zijn daarom essentieel.

In deze kennisbank van Steiger & Ladderspecialist leggen we aan de hand van de Euroscaffold-handleiding voor professionele uitwijkconsoles uit hoe zo'n systeem is opgebouwd, waarvoor het gebruikt kan worden en waar u bij montage en gebruik op moet letten.

Belangrijk: deze kennisbank is aanvullende informatie en vervangt nooit de montage- en gebruikshandleiding van de fabrikant van uw eigen rolsteiger en uitwijkconsole.

Wilt u direct de verschillende uitvoeringen bekijken? Ga naar onze uitwijkconsoles voor rolsteigers.

Wat is een uitwijkconsole voor een rolsteiger?

Een uitwijkconsole is een uitbreiding die aan een rolsteiger wordt gemonteerd om de werkvloer in zijwaartse richting uit te breiden.

Volgens de Euroscaffold-handleiding is de aluminium uitwijkconsole specifiek ontwikkeld om bijvoorbeeld dakkapellen bereikbaar te maken wanneer een stabiele en veilige toegang nodig is.

Het systeem kan zowel binnen als buiten worden toegepast en is volgens de handleiding geschikt voor onderhouds-, installatie- en bouwwerkzaamheden.

Bij Steiger & Ladderspecialist vindt u verschillende uitwijkconsoles en complete sets.

Waarom een uitwijkconsole gebruiken bij een dakkapel?

Een dakkapel kan vanaf een normale rolsteiger lastig bereikbaar zijn.

De steiger staat bijvoorbeeld langs de gevel, terwijl de dakkapel verder naar achteren op het schuine dak staat. Daardoor ontstaat afstand tussen het normale werkplatform en de plaats waar gewerkt moet worden.

Een uitwijkconsole kan de werkvloer richting het dak uitbreiden.

Dit kan interessant zijn voor werkzaamheden zoals:

• schilderen van een dakkapel;
• vervangen of onderhouden van kozijnen;
• onderhoud aan boeidelen;
• gevelbekleding aan een dakkapel;
• timmerwerk;
• onderhoud aan dakranden;
• werkzaamheden rondom een overstek;
• renovatie- en onderhoudswerk.

Lees ook onze keuzehulp veilig werken aan een dakkapel.

Hoe werkt een uitwijkconsole?

De Euroscaffold-uitwijkconsole wordt aan de verticale staanders van de rolsteiger bevestigd.

De handleiding beschrijft verschillende onderdelen:

• console;
• nokstuk;
• daksteun;
• koppelbuis;
• dubbele koppeling;
• borgclip;
• platform;
• leuningframes;
• horizontale schoren.

De console wordt aan de rolsteiger bevestigd met koppelingen aan de boven- en onderzijde. De daksteun is verstelbaar en voorzien van PVC-bescherming om beschadiging van het contactoppervlak te helpen voorkomen.

Eén of twee platformen gebruiken

Een interessant kenmerk van het beschreven systeem is dat de constructie kan worden uitgevoerd met één of twee platformvloeren.

Met behulp van een koppelbuis kan de constructie volgens de handleiding worden vergroot van een enkele naar een dubbele vloer.

Dat is vooral interessant wanneer meer werkruimte richting de dakkapel of het dak gewenst is.

Welke configuratie is toegestaan, is afhankelijk van het betreffende systeem.

Improviseer daarom niet met willekeurige platformen, koppelingen of andere onderdelen.

Welke onderdelen heeft u nodig?

De precieze samenstelling hangt af van de breedte en lengte van de rolsteiger.

Voor de in de handleiding beschreven Euroscaffold-configuraties worden onder andere gebruikt:

• 2 consoles;
• 2 nokstukken;
• 2 daksteunen;
• 2 dubbele koppelingen;
• borgclips;
• leuningframes;
• één of twee platformen;
• 2 horizontale schoren.

Voor de bredere configuratie wordt bovendien een koppelbuis toegepast.

De handleiding beschrijft uitvoeringen voor platformlengtes van:

190 cm, 250 cm en 305 cm.

De samenstelling verschilt bovendien tussen de 75 en 135 cm brede uitvoering. Handleiding-Euroscaffold-uitwijkconsoles.pdfPDF

Wilt u liever niet alle onderdelen afzonderlijk bij elkaar zoeken? Bekijk dan onze complete uitwijkconsole 135 × 190/250/305 cm.

Uitwijkconsole voor een 75, 90 of 135 cm rolsteiger

De handleiding noemt maximale rolsteigerhoogtes voor het toepassen van de beschreven uitwijkconsole.

Deze waarden komen rechtstreeks uit de Euroscaffold-handleiding en gelden voor het daarin beschreven systeem.

Pas deze hoogtes niet automatisch toe op uitwijkconsoles of rolsteigers van andere merken en typen. Raadpleeg altijd de handleiding van uw specifieke systeem.

Heeft u nog geen geschikte rolsteiger? Bekijk onze professionele rolsteigers.

Uitwijkconsole monteren: 10 stappen

De Euroscaffold-handleiding geeft een duidelijke montagevolgorde.

Hieronder vatten we deze samen.

Stap 1 – Rolsteiger stabiel opstellen

Zorg eerst dat de rolsteiger waaraan de uitwijkconsole wordt bevestigd stevig staat en correct is verankerd.

Dit is essentieel: een uitwijkconsole mag niet worden gezien als een los accessoire dat zonder verdere controle aan iedere steiger kan worden gehangen.

Stap 2 – Koppelbuis monteren

Monteer indien de gekozen configuratie dit vereist de koppelbuis aan de console.

Stap 3 – Nokstuk plaatsen

Monteer vervolgens het nokstuk in de console of in de aanwezige koppelbuis.

Doe dit bij alle consoles.

Stap 4 – Dubbele koppeling monteren

Monteer een dubbele koppeling aan iedere console.

Stap 5 – Consoles aan de rolsteiger bevestigen

Bevestig beide consoles aan de verticale zijden van de rolsteigerframes op de plaats waar de uitwijkconstructie moet komen.

Draai de koppelingen volgens de montagevoorschriften stevig vast.

Stap 6 – Daksteun plaatsen

Laat de daksteun op het dak rusten en stel deze correct af voordat de platformvloer wordt aangebracht.

De verstelbaarheid is belangrijk om de console goed op de betreffende daksituatie te laten aansluiten.

Stap 7 – Platform(en) plaatsen

Plaats vervolgens het voorgeschreven rolsteigerplatform of de platformen in de consoles.

Gebruik alleen platformen die geschikt zijn voor de betreffende configuratie.

Stap 8 – Leuningframes monteren

Monteer aan beide zijden de voorgeschreven leuningframes.

Randbeveiliging is een belangrijk onderdeel van de complete uitwijkconstructie.

Stap 9 – Kantplanken aanbrengen

Monteer de kopkantplanken en verplaats de bestaande lengtekantplank zoals voorgeschreven in de montagehandleiding.

Stap 10 – Horizontale schoren monteren

Monteer ten slotte de twee horizontale schoren aan de buitenzijde van de uitwijkconsole tussen de beide leuningframes.

De bovenstaande montagevolgorde is gebaseerd op de Euroscaffold-handleiding. Die schrijft ook voor vóór ieder gebruik te controleren of veranderingen in de omgeving het veilige gebruik van steiger of console kunnen beïnvloeden.

BELANGRIJK: rolsteiger altijd verankeren bij een uitwijkconsole

Dit is één van de belangrijkste voorschriften uit de handleiding.

Euroscaffold schrijft voor dat de rolsteiger bij gebruik van de beschreven uitwijkconsole ALTIJD wordt verankerd.

Het bevestigen van een uitwijkconsole verandert immers de constructie en belasting van de steiger.

Nog belangrijker:

een touw waarmee de steiger aan een gebouw wordt vastgemaakt, geldt volgens de handleiding niet als verankering.

Gebruik daarom een geschikt verankeringssysteem volgens de voorschriften van fabrikant en steigersysteem.

Mag u een rolsteiger met uitwijkconsole verrijden?

Nee, niet bij het in deze handleiding beschreven Euroscaffold-systeem.

De instructie is ondubbelzinnig:

Verrol geen steigers met uitwijkconsoles.

Wilt u de rolsteiger naar een andere werkpositie verplaatsen, volg dan de voorgeschreven demontage- en verplaatsingsprocedure van het betreffende systeem.

Uitwijkconsole nooit vrijhangend gebruiken

Een dak-uitwijkconsole moet worden gebruikt volgens de voorgeschreven constructie en ondersteuning.

De huidige productinformatie van Steiger & Ladderspecialist vermeldt bij de betreffende uitwijkconsole eveneens dat deze niet geschikt is om vrijhangend te gebruiken. Steiger & Ladderspecialist B.V.

De daksteun vormt dus een wezenlijk onderdeel van de opstelling.

Controleer vóór bestelling altijd of het gekozen model past bij de betreffende daksituatie.

Veiligheidscontrole vóór montage

Voordat de uitwijkconsole wordt gemonteerd, moeten de rolsteiger en alle onderdelen worden gecontroleerd.

De Euroscaffold-handleiding schrijft onder andere voor:

• controleer of alle onderdelen aanwezig zijn;
• gebruik geen beschadigde of verkeerde onderdelen;
• gebruik de voorgeschreven onderdelen;
• plaats de steiger op een horizontale, vlakke en draagkrachtige ondergrond;
• gebruik de voorgeschreven stabilisatoren;
• zet het werkgebied waar nodig af;
• let op deuren, ramen, zonneschermen en bovengrondse elektriciteitskabels;
• controleer de windomstandigheden.

Met hoeveel personen moet een uitwijkconsole worden opgebouwd?

De Euroscaffold-handleiding schrijft voor dat montage en demontage door minimaal twee deskundige personen wordt uitgevoerd.

Daarbij worden werkhandschoenen, veiligheidsschoenen en een veiligheidshelm genoemd.

Het gaat hier dus niet alleen om het vastdraaien van twee koppelingen.

De complete constructie moet veilig worden samengesteld.

Randbeveiliging op de uitwijkconsole

Een uitwijkplatform is een werkvloer op hoogte en vraagt om de voorgeschreven randbeveiliging.

De Euroscaffold-handleiding beschrijft hiervoor onder andere:

• knieleuning;
• heupleuning;
• kantplanken.

De exacte voorschriften zijn afhankelijk van de hoogte en situatie. De handleiding noemt voor werkvloeren boven 2,5 meter rondom een knieleuning op 50 cm, heupleuning op 1 meter en kantplanken. Aan de gevelzijde beschrijft de handleiding uitzonderingen afhankelijk van de afstand tot de gevel.

Volg hierbij altijd de actuele handleiding en voorschriften voor uw systeem en werksituatie.

Mag ik een ladder op een uitwijkconsole zetten?

Nee.

De Euroscaffold-handleiding schrijft voor geen ladders, trappen, kisten of vergelijkbare hulpmiddelen op de steiger of uitwijkconsole te plaatsen om extra hoogte te bereiken.

Heeft u onvoldoende werkhoogte?

Los dat dan op met een daarvoor toegestane steigerconfiguratie in plaats van een ladder of kist op het platform te zetten.

Gebruik eventueel onze rolsteigerkeuzehulp.

Materiaal naar de uitwijkconsole brengen

Ook het omhoogbrengen van materiaal verdient aandacht.

Volgens de Euroscaffold-handleiding mag tijdens het beklimmen geen materiaal worden meegenomen. Benodigd materiaal moet handmatig met een touw omhoog worden gehesen.

Bij de montage-instructies vermeldt de handleiding dat een touw voor het handmatig omhoog hijsen van materialen boven 4 meter noodzakelijk is.

Gebruik volgens de handleiding geen mechanische hijsinrichting op of aan de steiger.

Uitwijkconsole gebruiken bij wind

Wind heeft veel invloed op een rolsteigerconstructie.

De aangeleverde Euroscaffold-handleiding schrijft voor niet met de steiger te werken wanneer de windkracht groter is dan 6 Beaufort.

Daarnaast moet de steiger volgens de handleiding altijd worden verankerd wanneer overkappingen, zeilen of reclameborden worden toegepast. Deze kunnen als windvanger werken.

Controleer vóór en tijdens buitenwerk altijd de omstandigheden en volg de actuele veiligheidsvoorschriften voor de betreffende constructie.

Uitwijkconsole demonteren

Demontage vindt volgens de Euroscaffold-handleiding plaats in de omgekeerde volgorde van montage.

Dat betekent dat wordt begonnen met het verwijderen van de twee horizontale schoren.

Gooi onderdelen nooit naar beneden.

De handleiding schrijft voor onderdelen met een touw naar beneden te laten zakken of ze, wanneer met meerdere personen wordt gewerkt, aan elkaar door te geven.

Uitwijkconsoles doorkoppelen

Werkt u met gekoppelde rolsteigers?

Volgens de Euroscaffold-handleiding is het mogelijk om ook de uitwijkconsoles door te koppelen.

Bij het koppelen vervalt volgens de handleiding telkens één console per lengtemaat, vergelijkbaar met het koppelen van rolsteigerframes.

Dit is specialistischer dan een standaard enkele opstelling. Volg hierbij nauwkeurig de systeemconfiguratie en montagehandleiding.

Inspectie en onderhoud van een uitwijkconsole

Een uitwijkconsole moet net als de rest van de rolsteiger goed worden onderhouden.

De handleiding adviseert onder andere:

• verbindingspennen schoonhouden;
• vuil en verf verwijderen;
• onderdelen controleren op betonresten en vervorming;
• geen hamer gebruiken om slecht werkende onderdelen passend te maken;
• sporten schoonhouden;
• haken en pallen van schoren schoonhouden;
• materiaal voorzichtig behandelen;
• materiaal goed opslaan;
• nooit beschadigde onderdelen gebruiken;
• ontbrekende of defecte onderdelen tijdig vervangen.

De handleiding vermeldt daarnaast een jaarlijkse inspectie door een gecertificeerd bedrijf. Voor de exacte inspectieverplichtingen in uw situatie adviseren we de actuele voorschriften en instructies van fabrikant, werkgever en toepasselijke regelgeving te volgen.

Welke uitwijkconsole heb ik nodig?

Dat hangt af van uw rolsteiger en werksituatie.

Controleer in ieder geval:

1. merk en type rolsteiger;
2. framebreedte;
3. buisdiameter;
4. platformlengte;
5. werkhoogte;
6. positie van de dakkapel;
7. vorm en helling van het dak;
8. benodigde platformbreedte;
9. stabilisatoren;
10. verankeringsmogelijkheden;
11. voorgeschreven systeemconfiguratie.

Ga niet uitsluitend af op de omschrijving 75 of 135 cm.

Onderdelen die qua afmetingen ongeveer passen, vormen niet automatisch een toegestane combinatie.

Uitwijkconsole 75 × 135 cm

Heeft u al geschikt steigermateriaal zoals platformen, leuningframes en schoren?

Dan kan een basisset interessant zijn.

Bekijk bijvoorbeeld de uitwijkconsole 75 × 135 cm.

De huidige basisset bestaat bij Steiger & Ladderspecialist uit twee uitwijkconsoles en twee stalen draaikoppelingen. Platformen, leuningframes, horizontale schoren en overige onderdelen zijn bij deze basisset niet standaard inbegrepen. Steiger & Ladderspecialist B.V.

Complete uitwijkconsole kopen

Heeft u nog niet alle benodigde onderdelen?

Dan is een complete set vaak overzichtelijker.

Bekijk de complete uitwijkconsole 135 × 190/250/305 cm.

De huidige complete sets combineren onder andere verstelbare consoles, daksteunen, koppelingen, platformen, horizontale schoren, leuningframes en borgclips. Steiger & Ladderspecialist B.V.

Uitwijkconsole of loopbrug?

Een uitwijkconsole en loopbrug lossen verschillende problemen op.

Uitwijkconsole: creëert werkruimte naast de rolsteiger, bijvoorbeeld richting dakkapel of dakrand.

Loopbrug: wordt vooral gebruikt om twee werkposities of steigers met elkaar te verbinden.

Wilt u twee werkplekken overbruggen? Bekijk dan onze loopbruggen en werkbruggen.

Deze scheiding sluit ook aan bij de huidige productstructuur van Steiger & Ladderspecialist. Steiger & Ladderspecialist B.V.

Veelgestelde vragen over uitwijkconsoles

Wat is een uitwijkconsole?

Een uitwijkconsole is een uitbreiding van een rolsteiger waarmee een werkplatform in zijwaartse richting kan worden uitgebreid. Het systeem kan bijvoorbeeld worden gebruikt om een dakkapel of moeilijk bereikbare dakpositie beter bereikbaar te maken.

Is een uitwijkconsole geschikt voor een dakkapel?

Dat is één van de belangrijkste toepassingen die in de Euroscaffold-handleiding wordt genoemd. Of het in uw specifieke situatie mogelijk is, hangt af van de rolsteiger, daksituatie, hoogte, stabiliteit, ondersteuning en toegestane configuratie.

Moet een rolsteiger met uitwijkconsole worden verankerd?

Voor de Euroscaffold-uitwijkconsole uit deze handleiding: ja, altijd. De handleiding schrijft expliciet voor de rolsteiger altijd te verankeren wanneer uitwijkconsoles worden gebruikt.

Is een touw voldoende als verankering?

Nee. De Euroscaffold-handleiding vermeldt expliciet dat een steiger met een touw vastzetten niet als verankering wordt beschouwd.

Mag ik een rolsteiger met uitwijkconsole verrijden?

Niet bij het systeem uit deze handleiding. Euroscaffold schrijft voor een steiger met gemonteerde uitwijkconsole niet te verrollen.

Mag een uitwijkconsole vrij hangen?

De betreffende uitwijkconsoles op de website van Steiger & Ladderspecialist zijn niet bedoeld voor vrijhangend gebruik. De constructie moet correct worden ondersteund. Steiger & Ladderspecialist B.V.

Kan ik twee platformen naast elkaar gebruiken?

De Euroscaffold-handleiding beschrijft configuraties met één of twee vloeren. Hiervoor wordt bij de brede configuratie onder andere een koppelbuis toegepast. Gebruik uitsluitend een configuratie die voor het betreffende systeem is toegestaan.

Kan ik een ladder op de uitwijkconsole zetten?

Nee. De handleiding schrijft voor geen ladder, trap, kist of ander hulpmiddel op de steiger of uitwijkconsole te plaatsen om extra hoogte te bereiken.

Welke platformlengtes zijn mogelijk?

De aangeleverde Euroscaffold-handleiding bevat samenstellingen voor platformlengtes van 190, 250 en 305 cm. Handleiding-Euroscaffold-uitwijkconsoles.pdfPDF

Uitwijkconsole kopen bij Steiger & Ladderspecialist

Wilt u veiliger en praktischer kunnen werken aan een dakkapel, schuin dak, dakrand of overstek?

Bekijk dan ons complete assortiment uitwijkconsoles voor rolsteigers.

U vindt hier onder andere:

• basis uitwijkconsoles;
• verstelbare uitvoeringen;
• uitvoeringen met spindel;
• sets met lichtgewicht platformen;
• complete uitwijkconsole-sets;
• bijpassende steigeronderdelen.

Heeft u verschillende losse onderdelen nodig? Gebruik dan onze rolsteigermateriaal configurator. Daar staan momenteel onder andere uitwijkconsoles, stabilisatoren en borgpennen bij elkaar. Steiger & Ladderspecialist B.V.

Heeft u nog geen geschikte steiger? Bekijk onze professionele rolsteigers.

Advies nodig over een uitwijkconsole?

Twijfelt u of een uitwijkconsole op uw bestaande rolsteiger past?

Stuur ons dan bij voorkeur:

• merk van de rolsteiger;
• type rolsteiger;
• steigerbreedte;
• platformlengte;
• gewenste werkhoogte;
• foto's van de steiger;
• foto van de dakkapel of daksituatie.

Dan kan veel gerichter worden bepaald welke onderdelen en configuratie nodig zijn.

Ga naar advies aanvragen of bekijk eerst alle uitwijkconsoles.

Steiger & Ladderspecialist – veilig werken begint hier.
