Welke rolsteigeronderdelen passen op mijn steiger?
Welke rolsteigeronderdelen passen op mijn steiger?
Welke rolsteigeronderdelen passen op mijn steiger?
Rolsteigeronderdelen zijn niet automatisch universeel of onderling uitwisselbaar. Ook wanneer twee frames, schoren of platformen dezelfde globale maat hebben, kunnen de aansluiting, werkelijke lengte, sportafstand, verbindingspen en borging verschillen.
Kort antwoord: controleer vóór het bestellen altijd het merk, de productserie, framebreedte, platformlengte, buisdiameter en het type aansluiting. Alleen de vermelding 75, 90, 135, 190, 250 of 305 cm is niet voldoende om te bepalen of een onderdeel past.
In deze gids leest u hoe u frames, platformen, schoren, wielen, stabilisatoren en borgclips controleert. Wilt u direct onderdelen bekijken? Ga dan naar het complete assortiment steigeronderdelen van Steiger & Ladderspecialist.
Waarom passen rolsteigeronderdelen niet altijd?
Rolsteigers worden door verschillende fabrikanten en binnen verschillende productseries geproduceerd. Fabrikanten gebruiken soms dezelfde nominale breedte- en lengtematen, maar dat betekent niet dat ieder aansluitpunt gelijk is.
Onderdelen kunnen verschillen in:
-
de werkelijke buitenmaat;
-
buisdiameter en wanddikte;
-
sportafstand;
-
rechte of conische verbindingspen;
-
positie van het borggat;
-
schoorklauw;
-
platformhaak;
-
wielspindel;
-
maximaal draagvermogen;
-
voorgeschreven toepassing.
Zelfs een verschil van enkele millimeters kan bepalen of een onderdeel correct aansluit en geborgd kan worden.
Welke gegevens heeft u nodig?
Noteer vóór het zoeken naar een vervangend of aanvullend onderdeel:
-
het merk van de rolsteiger;
-
de naam van de productserie;
-
het typenummer;
-
het artikelnummer van het bestaande onderdeel;
-
de framebreedte;
-
de platform- of vaklengte;
-
het type verbindingspen;
-
de buisdiameter;
-
de relevante hart-op-hartmaat;
-
de positie en diameter van het borggat.
Kijk of er een sticker, typeplaatje of gegraveerd artikelnummer op het frame, platform of andere onderdeel aanwezig is. Controleer ook een oude factuur of handleiding.
Merk en productserie zijn beide belangrijk
Veelgebruikte rolsteigermerken zijn onder andere:
-
Altrex;
-
ASC;
-
Skyworks;
-
Euroscaffold;
-
Centrum;
-
Solide;
-
Alumexx;
-
Custers.
Binnen één merk kunnen verschillende productseries bestaan. Onderdelen uit twee series van hetzelfde merk zijn daarom niet noodzakelijk uitwisselbaar.
Een vermelding als “geschikt voor Altrex” is te algemeen wanneer niet wordt aangegeven voor welke productserie, maatvoering en aansluiting dit geldt. Controleer altijd de technische gegevens van het specifieke onderdeel.
Compatibiliteit per onderdeel
| Onderdeel |
Altijd controleren |
Niet alleen afgaan op |
| Opbouwframe |
Breedte, hoogte, sportafstand en pen |
Merk en globale buitenmaat |
| Doorloopframe |
Breedte, pen, doorloopzijde en borging |
Hoogte van 200 cm |
| Platform |
Werkelijke lengte, haak en framebreedte |
Nominale maat 190/250/305 |
| Horizontale schoor |
Hart-op-hartmaat en schoorklauw |
Platformlengte |
| Diagonale schoor |
Vaklengte, aansluitpositie en klauw |
Fysieke buislengte |
| Rolsteigerwiel |
Spindel, borging, rem en draagvermogen |
Wieldiameter |
| Stabilisator |
Lengte, koppeling en buisdiameter |
Term “universeel” |
| Borgclip |
Pendiameter en bruikbare lengte |
Uiterlijk van de clip |
Opbouwframes vergelijken
Een opbouwframe bestaat uit twee verticale staanders met sporten. Frames zijn onder andere verkrijgbaar in breedtes van 75, 90 en 135 cm en hoogtes van ongeveer 100 en 200 cm.
Controleer bij een opbouwframe:
-
de exacte framebreedte;
-
de framehoogte;
-
het aantal sporten;
-
de afstand tussen de sporten;
-
de buisdiameter;
-
het type verbindingspen;
-
de positie van het borggat;
-
de toegestane combinatie met bestaande frames.
Bekijk de beschikbare opbouwframes voor rolsteigers.
Framebreedte meten
Meet de breedte op dezelfde plaats als in de technische tekening van het product. De benamingen 75, 90 en 135 cm zijn nominale maten. De werkelijke buitenmaat kan afwijken.
Meet daarom niet alleen de buitenkant van de staanders, maar controleer ook de productspecificatie.
Aantal sporten en sportafstand
Een frame van circa 100 cm heeft vaak minder sporten dan een frame van circa 200 cm. Het aantal sporten alleen is echter niet voldoende. Ook de hart-op-hartafstand tussen de sporten moet passen bij het steigersysteem.
Rechte pen, Euro-pen, HT-pen of Fast Click
Een belangrijk verschil tussen opbouwframes is de verbindingspen.
Rechte pen
Een rechte pen, ook wel extrusiepen genoemd, heeft een rechte cilindrische vorm. Het bovenliggende frame wordt over de pen geschoven en vervolgens met een geschikt borgmiddel vastgezet.
Euro-pen
Een Euro-pen heeft een conische vorm. Deze pen mag niet zonder controle worden gecombineerd met een frame voor een rechte pen. Ook tussen conische systemen kunnen maatverschillen bestaan.
HT-pen
Een HT-pen is een andere aansluituitvoering. Controleer de vorm, diameter, lengte en bijbehorende borging voordat u deze met bestaande frames combineert.
Fast Click
Fast Click is een specifieke verbindingsuitvoering. Een Fast Click-frame moet worden gecombineerd met onderdelen die voor dat systeem zijn bedoeld. Ga niet alleen af op dezelfde framebreedte.
Maak bij twijfel een detailfoto van:
Wanneer kiest u een doorloopframe?
Een doorloopframe heeft een vrije opening en wordt onder andere toegepast wanneer doorgang binnen of onder een gekoppelde constructie nodig is.
Controleer bij een doorloopframe:
Bekijk de doorloopframes voor rolsteigers.
Een doorloopframe is geen algemene vervanging voor ieder standaard opbouwframe. De complete configuratie moet geschikt zijn.
Platformen en vloeren vergelijken
Een platform moet qua lengte, haakconstructie en breedte bij de rolsteiger passen. Veelvoorkomende nominale lengtes zijn 190, 250, 305 en 400 cm.
Controleer:
-
de werkelijke platformlengte;
-
de afstand tussen de ophanghaken;
-
de vorm en diameter van de haken;
-
de platformbreedte;
-
met of zonder toegangsluik;
-
hout of lichtgewicht plaatmateriaal;
-
maximaal draagvermogen;
-
toegestane combinatie met het frame.
Bekijk de beschikbare rolsteigerplatformen en vloeren.
De aanduiding “platform 250 cm” betekent niet automatisch dat ieder platform van 250 cm op ieder steigervak met dezelfde nominale lengte past.
Horizontale schoren controleren

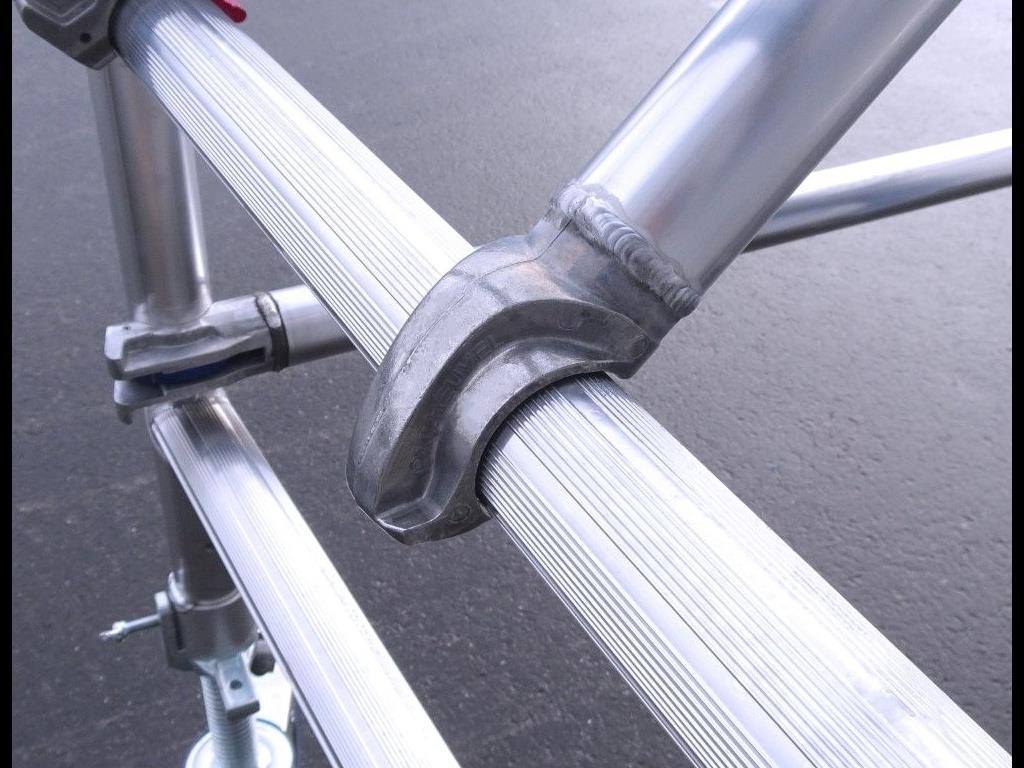

Een horizontale schoor verbindt onderdelen in de lengterichting van de rolsteiger. De opgegeven maat verwijst vaak naar de bijbehorende platform- of vaklengte.
Controleer bij een horizontale schoor:
Bekijk de horizontale schoren voor rolsteigers.
Meet de oude schoor bij voorkeur van het midden van de ene aansluiting tot het midden van de andere aansluiting. Noteer daarnaast de volledige buitenlengte.
Diagonale schoren controleren
Een diagonale schoor loopt schuin tussen twee bevestigingspunten. Daardoor is de fysieke buislengte groter dan de nominale platformmaat.
Bij een schoor voor een platformlengte van 250 cm is de buis zelf dus langer dan 250 cm.
Controleer:
-
de bedoelde platform- of vaklengte;
-
de totale buislengte;
-
afstand tussen de klauwen;
-
het klauwtype;
-
de aansluitpositie op het frame;
-
eventuele kleurcodering;
-
het artikelnummer.
Bekijk het assortiment diagonale rolsteigerschoren.
Een horizontale en diagonale schoor hebben verschillende functies en mogen niet onderling worden verwisseld.
Rolsteigerwielen vergelijken
Bij rolsteigerwielen wordt vaak alleen naar de wieldiameter gekeken. Voor compatibiliteit is vooral de spindel en frameaansluiting belangrijk.
Controleer:
-
wieldiameter;
-
wielbreedte;
-
rubber of nylon loopvlak;
-
diameter en lengte van de spindel;
-
staal of aluminium;
-
verstelbereik;
-
borging of uitvalbeveiliging;
-
enkel of dubbel remsysteem;
-
draagvermogen per wiel;
-
totale hoogte van de wielconstructie.
Bekijk de beschikbare rolsteigerwielen.
Vier wielen met ieder een opgegeven draagvermogen betekenen niet automatisch dat de toegestane belasting van de complete steiger viermaal zo hoog is. De configuratie en het zwakste relevante onderdeel blijven bepalend.
Stabilisatoren controleren
Stabilisatoren zijn verkrijgbaar in vaste en telescopische uitvoeringen en in verschillende lengtes. De juiste uitvoering hangt af van de steigerconfiguratie en voorgeschreven opbouw.
Controleer:
Bekijk de verschillende rolsteigerstabilisatoren.
De omschrijving “universele stabilisator” betekent niet dat de koppeling zonder controle op iedere rolsteiger past.
Borgclips en borgpennen
Borgclips worden gebruikt om verbonden framedelen te borgen. De juiste clip hangt af van de pen en het borggat.
Controleer:
-
diameter van het pennetje;
-
bruikbare lengte;
-
positie van de bocht of vergrendeling;
-
materiaal;
-
bijbehorende verbindingspen.
Bekijk de borgclips voor rol- en kamersteigers.
Gebruik geen spijker, bout, draad of ander geïmproviseerd onderdeel als vervanging voor een voorgeschreven borgclip.
Leuningframes en voorloopleuningen
Leuningframes en voorloopleuningen maken deel uit van de randbeveiliging en opbouwmethode. Controleer:
Bekijk de leuningframes en voorloopleuningen.
Gebruik een leuningonderdeel niet als vervanging voor een constructieve schoor, tenzij de productdocumentatie dit uitdrukkelijk voorschrijft.
Mag u onderdelen van verschillende merken combineren?
Dat kan niet algemeen met ja of nee worden beantwoord. Sommige onderdelen kunnen technisch vergelijkbaar zijn, terwijl andere onderdelen merk- of seriespecifiek zijn.
Controleer vóór het combineren:
-
of alle aansluitmaten overeenkomen;
-
of de onderdelen voor dezelfde functie zijn ontworpen;
-
of de belastbaarheid gelijkwaardig is;
-
of de fabrikant de combinatie toestaat;
-
of de handleiding de configuratie beschrijft;
-
of aansprakelijkheid, garantie of certificering wordt beïnvloed.
Wanneer de fabrikant uitsluitend eigen vervangingsonderdelen voorschrijft, moet dat voorschrift worden gevolgd. Gebruik de term “uitwisselbaar” daarom alleen wanneer de betreffende combinatie technisch is gecontroleerd en gedocumenteerd.
Zo meet u een onbekend steigeronderdeel op
Gebruik bij voorkeur een rolmaat en schuifmaat. Noteer de maten in millimeters.
Bij een frame
-
totale breedte;
-
totale hoogte;
-
buisdiameter;
-
sportafstand;
-
aantal sporten;
-
pendiameter;
-
penlengte;
-
borggat.
Bij een schoor
-
totale lengte;
-
hart-op-hartafstand;
-
klauwopening;
-
buisdiameter;
-
kleurcodering;
-
artikelnummer.
Bij een platform
Bij een wiel
-
wieldiameter;
-
spindeldiameter;
-
spindellengte;
-
borgpunt;
-
totale hoogte;
-
remtype.
Fotografeer ieder onderdeel zowel volledig als van dichtbij. Leg bij detailfoto’s een meetlint of schuifmaat naast de aansluiting.
Veelgemaakte fouten
Voorkom deze fouten bij het bestellen:
-
alleen de kleur van het onderdeel vergelijken;
-
alleen afgaan op 75, 90 of 135 cm;
-
alleen de platformmaat gebruiken;
-
rechte en conische pennen verwisselen;
-
denken dat ieder wiel van 200 mm past;
-
een schoor op totale buislengte kiezen;
-
het producttype niet controleren;
-
verschillende productseries binnen één merk gelijkstellen;
-
een beschadigd onderdeel zelf rechtbuigen;
-
onderdelen met kracht passend maken.
Een onderdeel dat alleen met kracht past, is geen passende verbinding.
Stappenplan voor het bestellen
-
Bepaal welk onderdeel vervangen of toegevoegd moet worden.
-
Noteer merk, type en productserie.
-
Zoek het artikelnummer.
-
Meet alle relevante aansluitingen.
-
Maak overzichts- en detailfoto’s.
-
Vergelijk de maten met de productpagina.
-
Controleer de functie en belastbaarheid.
-
Lees de handleiding van het steigersysteem.
-
Controleer of combineren is toegestaan.
-
Vraag advies als één gegeven ontbreekt.
U kunt verschillende onderdelen bekijken via de rolsteigermateriaalkeuze.
Laat Sietse Booi uw onderdeel herkennen
Weet u niet welk merk, type of onderdeel u heeft? Stuur dan de volgende informatie mee:
-
foto van de complete rolsteiger;
-
foto van het volledige onderdeel;
-
detailfoto van pen, klauw, haak of spindel;
-
framebreedte;
-
platformlengte;
-
gemeten diameters;
-
artikelnummer of typeplaatje;
-
omschrijving van het gewenste gebruik.
Via advies aanvragen kan Steiger & Ladderspecialist Sietse Booi de gegevens beoordelen en helpen zoeken naar een passende uitvoering.
Veelgestelde vragen
Passen Euroscaffold-onderdelen op een Altrex-rolsteiger?
Dat kan niet uitsluitend op basis van de merknamen worden bepaald. Controleer productserie, maatvoering, aansluiting en de voorschriften van beide fabrikanten.
Kan ik een ASC-schoor op een Skyworks-steiger gebruiken?
Alleen wanneer onder andere de hart-op-hartmaat, schoorklauw, buisdiameter, aansluiting en toegestane toepassing overeenkomen.
Wat is het verschil tussen een rechte en Euro-pen?
Een rechte pen is cilindrisch. Een Euro-pen is conisch. De systemen kunnen niet zonder technische controle met elkaar worden gecombineerd.
Hoe weet ik welke platformlengte ik heb?
Meet de werkelijke lengte en de afstand tussen de ophangpunten. Vergelijk deze met de productdocumentatie. De nominale maat kan afwijken van de gemeten buitenlengte.
Zijn rolsteigerwielen universeel?
Nee. Wieldiameter, spindelmaat, borging, draagvermogen en frameaansluiting moeten allemaal kloppen.
Kan ik een borgclip van een ander merk gebruiken?
Alleen wanneer diameter, bruikbare lengte, materiaal en vergrendeling technisch geschikt zijn voor de betreffende penverbinding.
Kan ik een verbogen frame zelf rechtmaken?
Voer niet zelfstandig constructieve reparaties uit. Laat het frame beoordelen en volg het advies van de fabrikant of een deskundige partij.
Waar kan ik losse rolsteigeronderdelen bestellen?
Bekijk alle steigeronderdelen of vraag advies wanneer het bestaande systeem niet bekend is.
Conclusie
Een rolsteigeronderdeel past pas wanneer de functie, maatvoering, aansluiting en toegestane toepassing overeenkomen. Alleen hetzelfde merk of dezelfde nominale maat biedt onvoldoende zekerheid.
Meet zorgvuldig, vergelijk het artikelnummer en controleer de handleiding. Twijfelt u? Laat Steiger & Ladderspecialist Sietse Booi eerst meekijken voordat u bestelt. Daarmee verkleint u de kans op een verkeerd onderdeel en onnodige retourzending.
