De klantvraag
De klant had behoefte aan een veilig afdichtingsplatform rondom een tank met deksel, dat tijdens montage- en onderhoudswerkzaamheden eenvoudig geplaatst en verwijderd kon worden.
Het platform moest exact aansluiten op de bestaande installatie, inclusief de vergrendelring en het deksel, zonder deze te beschadigen.
Standaardoplossingen voldeden niet vanwege:
-
afwijkende afmetingen van de tank
-
specifieke veiligheidsvereisten
-
de noodzaak om het platform te verplaatsen tussen meerdere machines
Ontwerp en voorbereiding

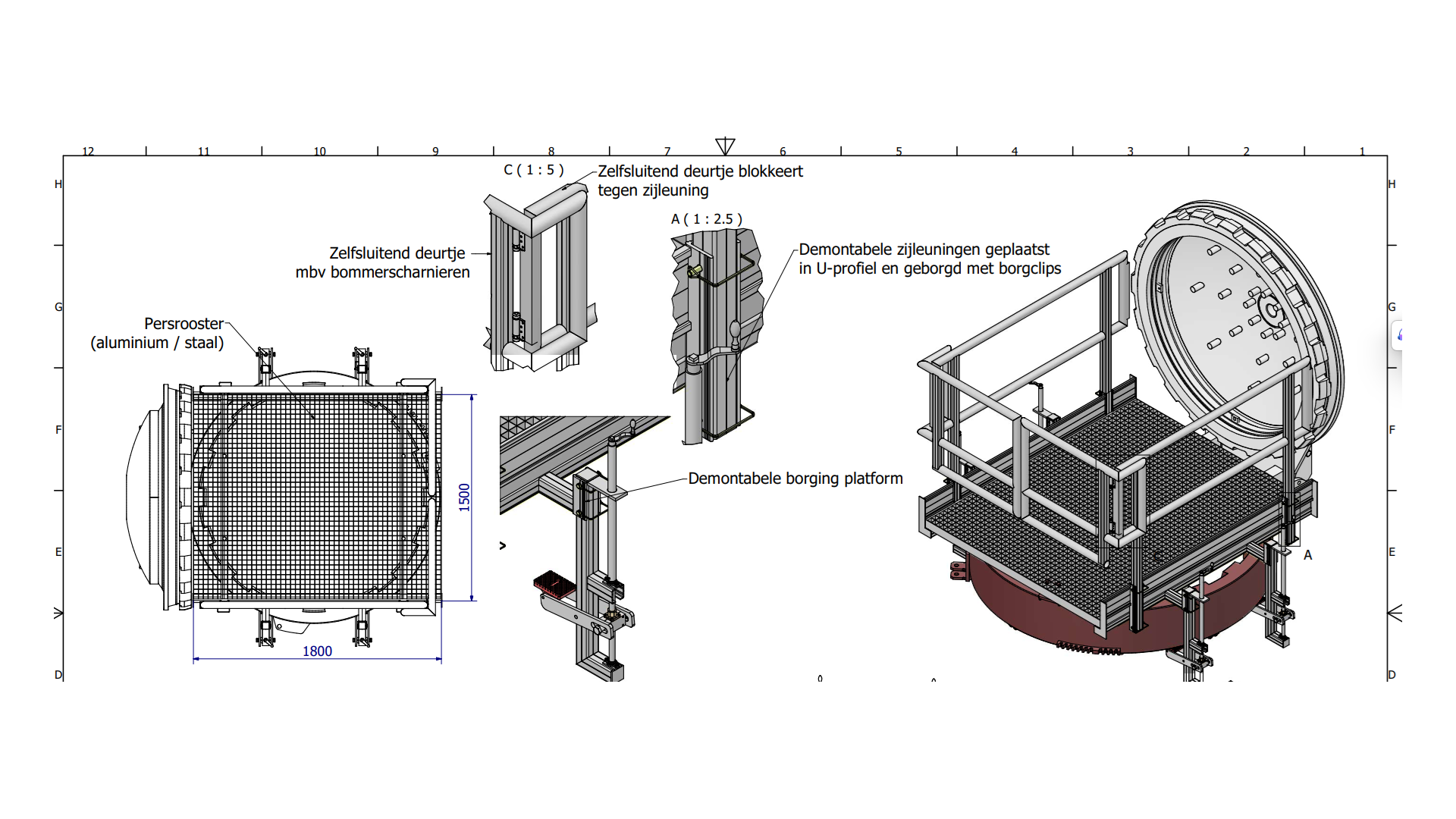

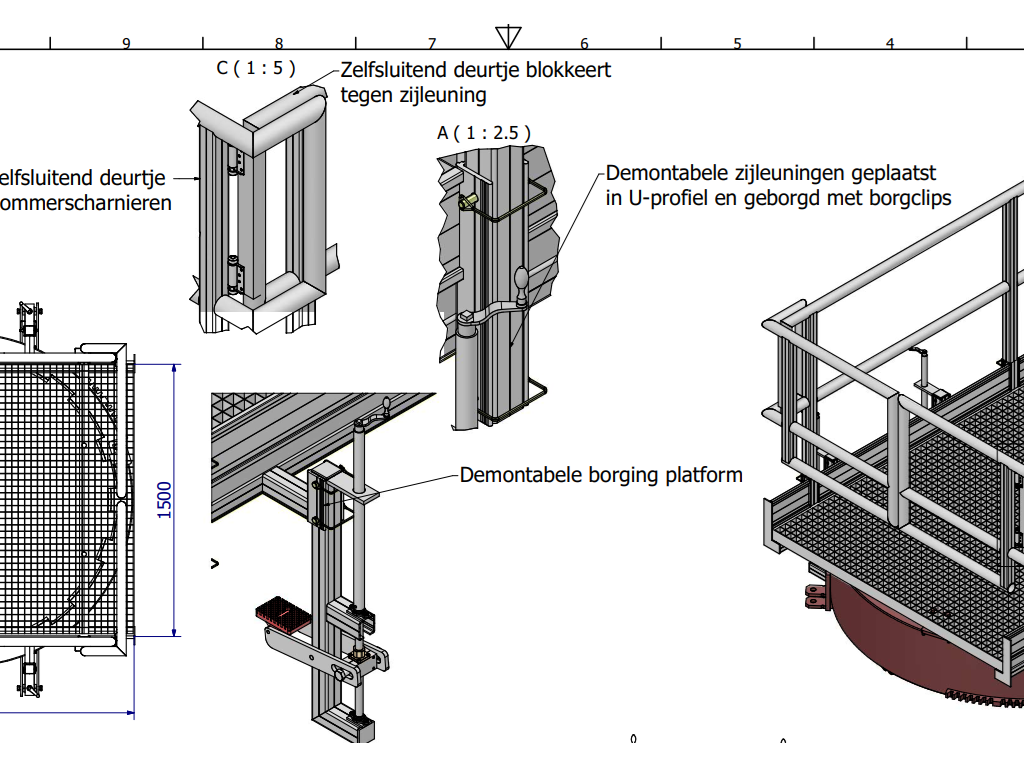

De aanvraag is volledig uitgewerkt in een 3D STEP-file, waarna:
-
de maatvoering is gecontroleerd
-
een offerte is opgesteld
-
de order is verwerkt na goedkeuring van de tekening
De aangeleverde 3D-data diende als referentie voor de hoofdafmetingen. Proprietary onderdelen van de klant zijn hierbij gerespecteerd.
Technische aandachtspunten in het ontwerp
Bij het ontwerp van dit aluminium afdichtingsplatform is rekening gehouden met onder andere:
-
Vrije ruimte binnen de leuningen
De filter (Ø ca. 1350 mm) moest met voldoende marge tussen de hekwerken passen.
-
Bescherming van de vergrendelring
Ter voorkoming van beschadiging is gekozen voor rubberen bescherming tussen frame en ring.
-
Veilige toegang

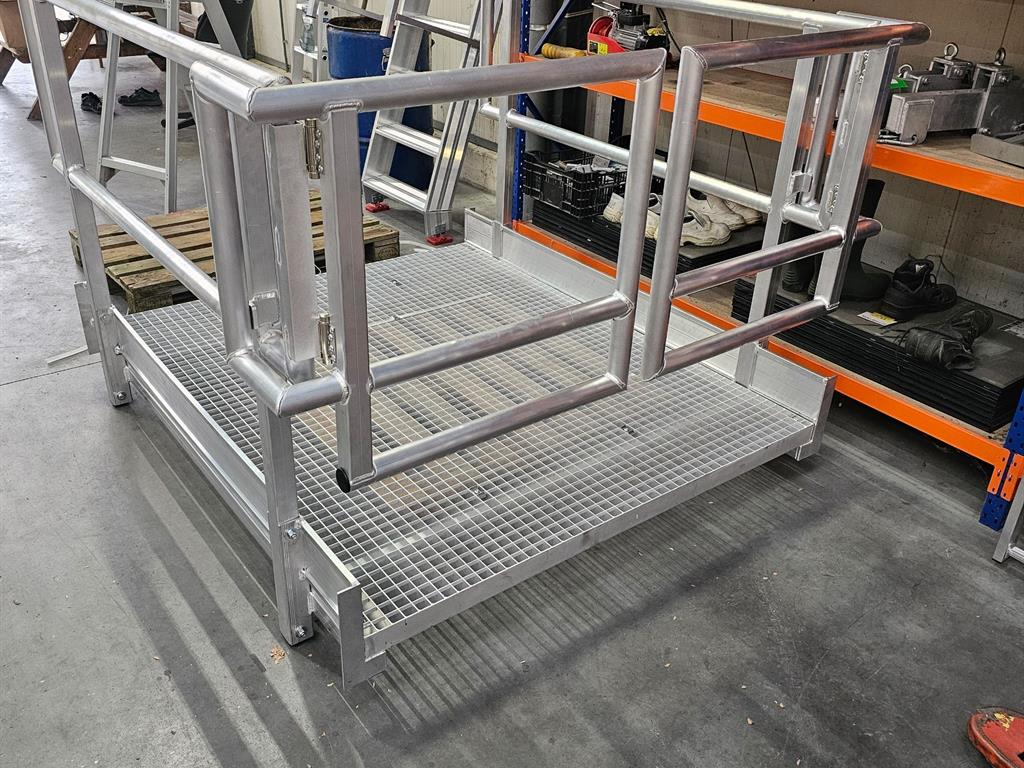

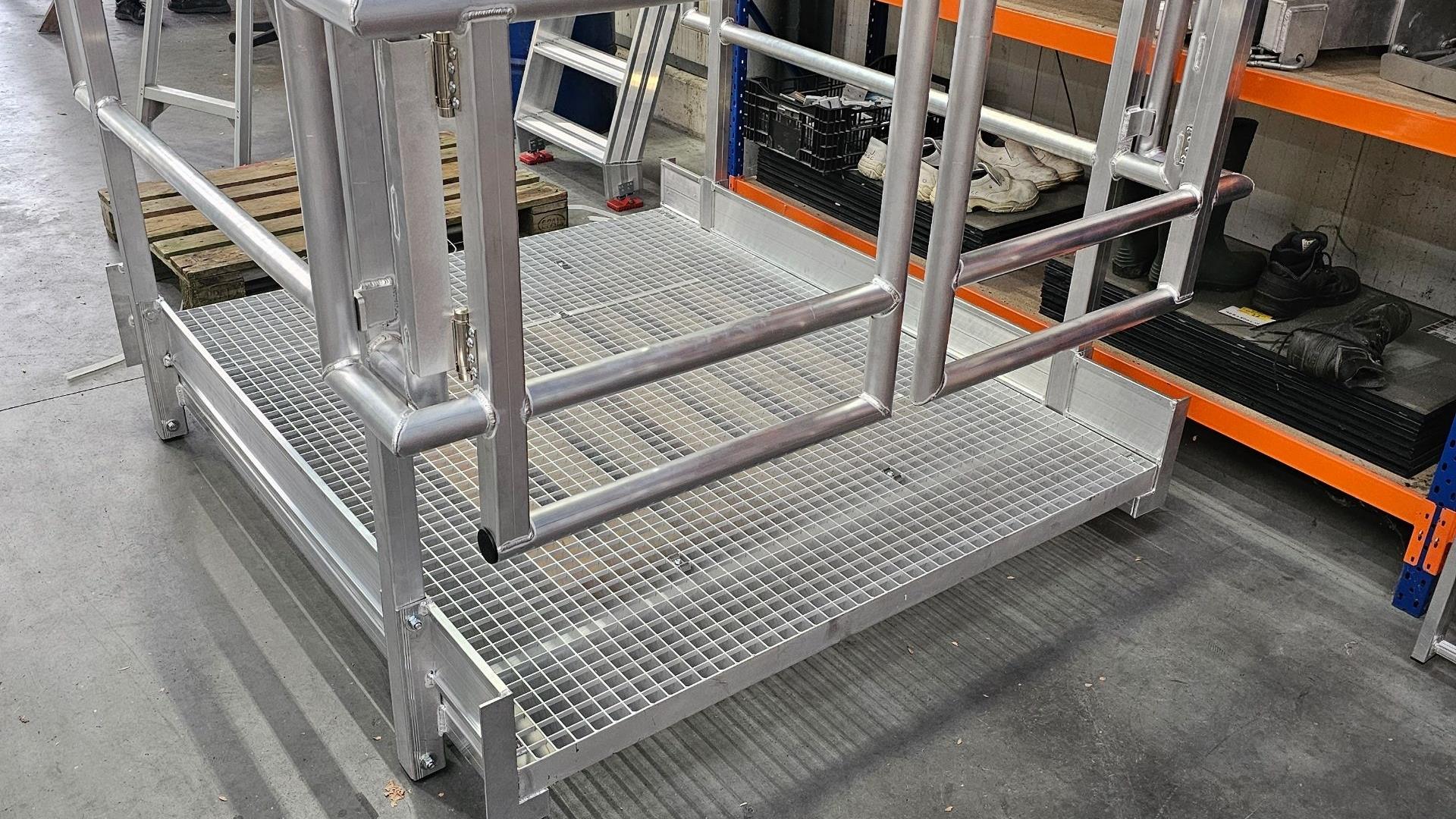

De instap is voorzien van een afsluiting (deur of bar) om valgevaar te beperken.
-
Eenvoudige bevestiging
Het platform moet veilig, maar ook snel te monteren en demonteren zijn, omdat het op meerdere machines wordt gebruikt.
-
Stabiliteit en gebruiksgemak
Zonder overbodige scharnierconstructies waar dit niet noodzakelijk was.
Resultaat

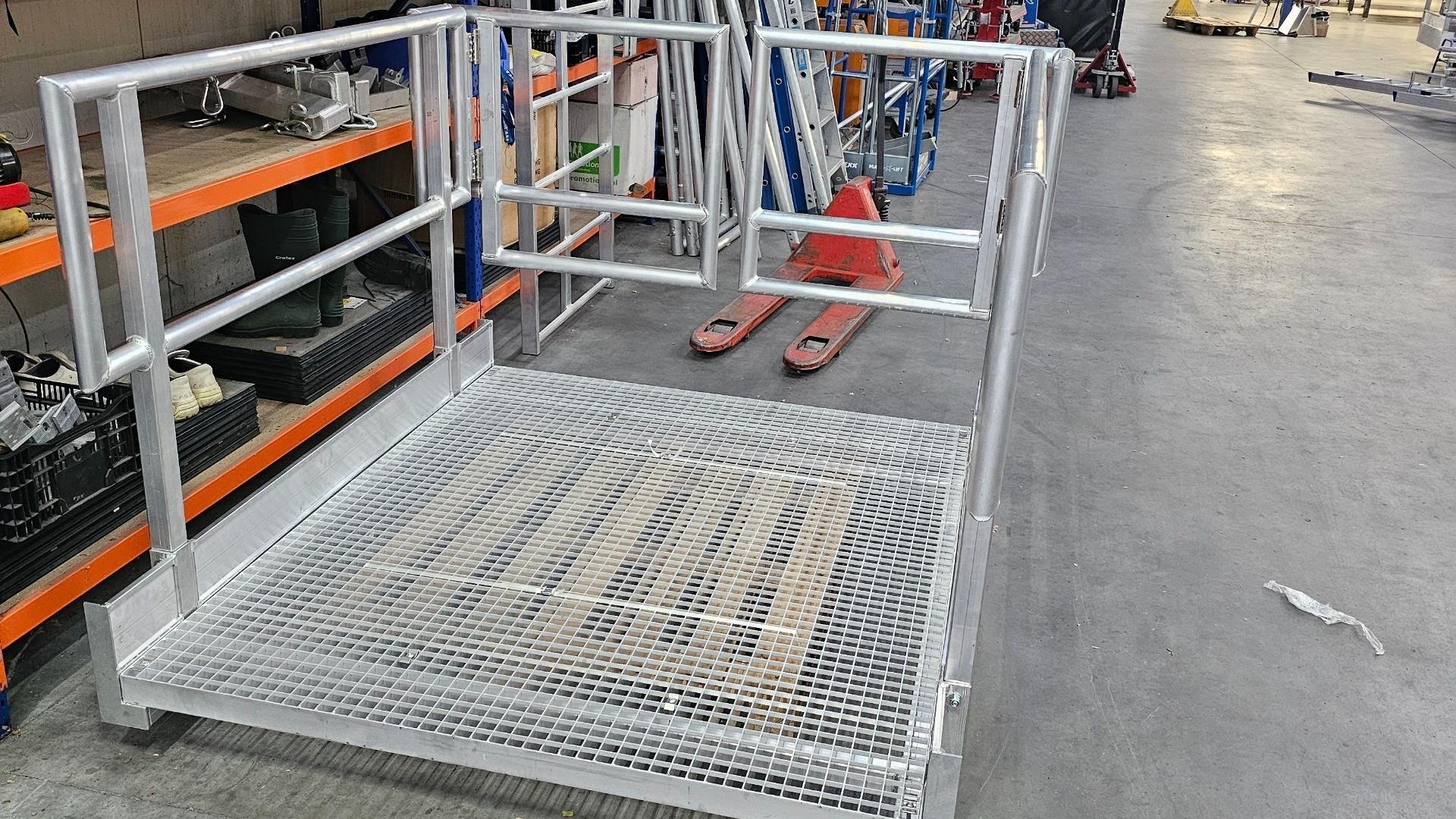

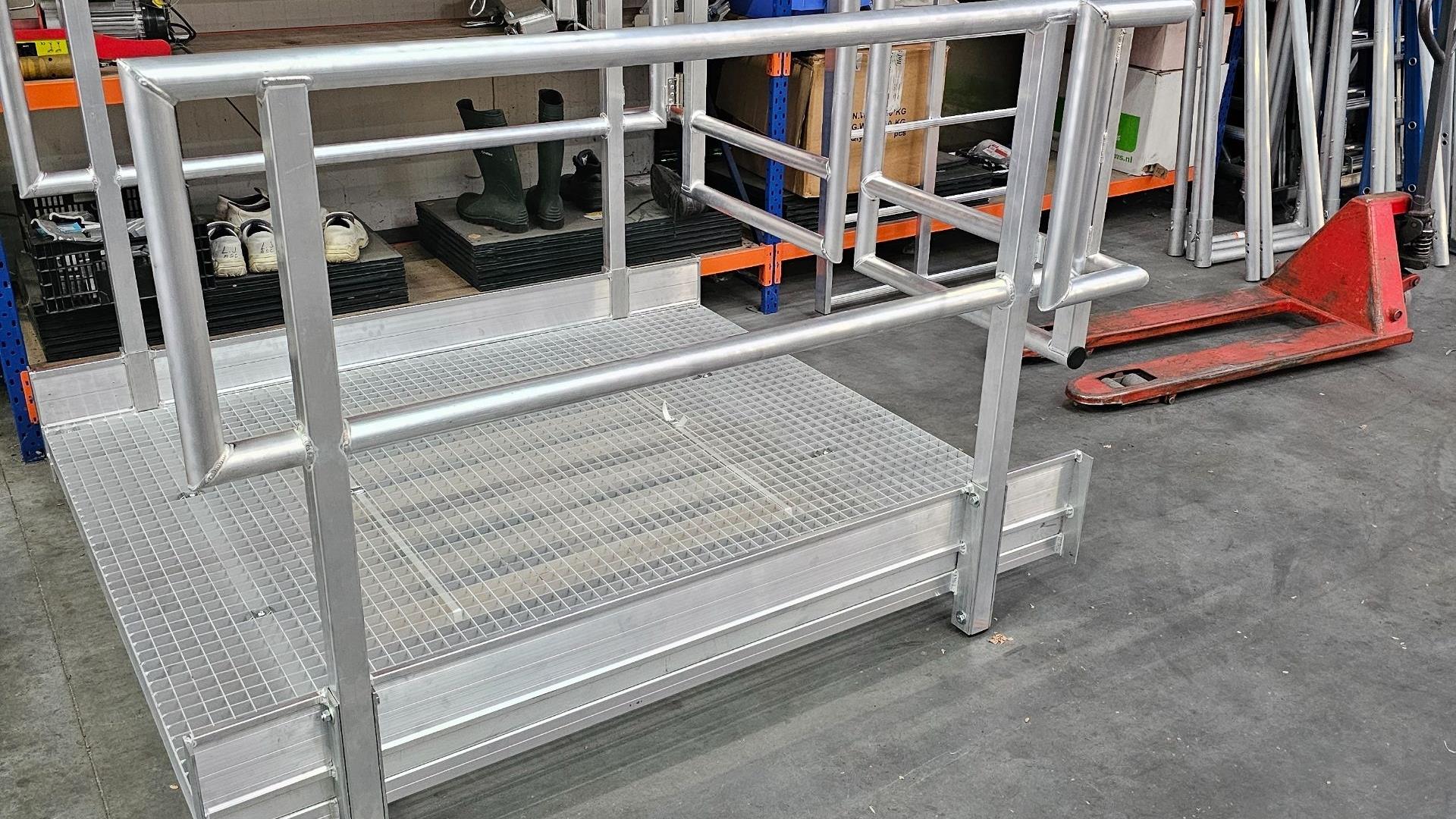

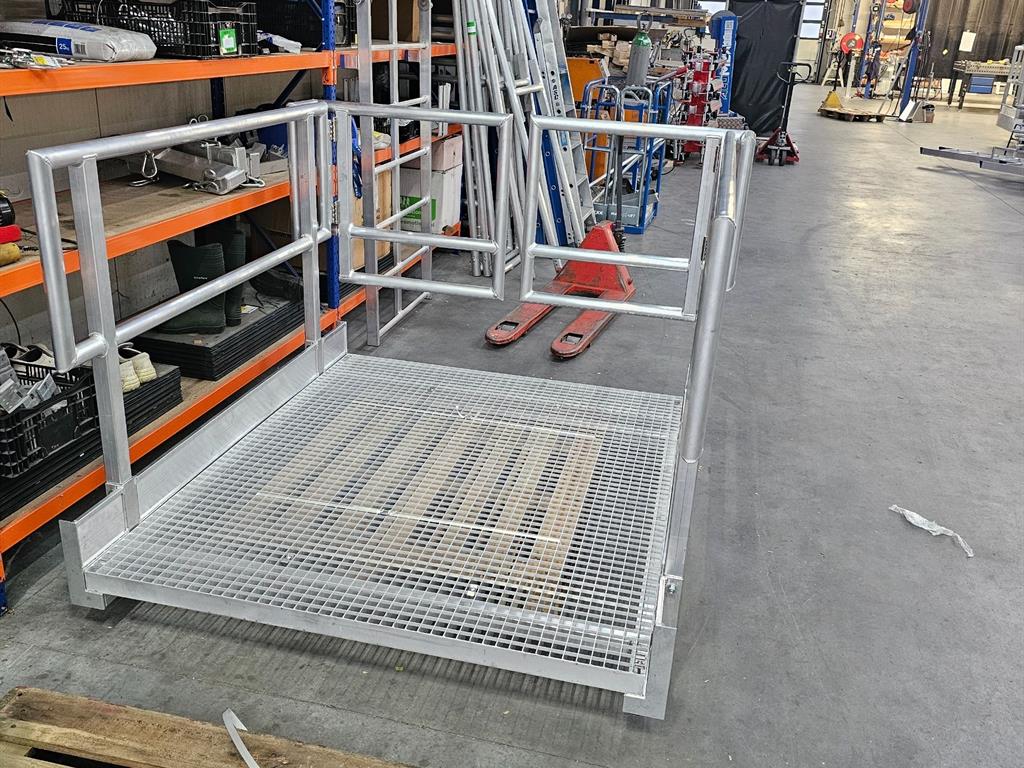

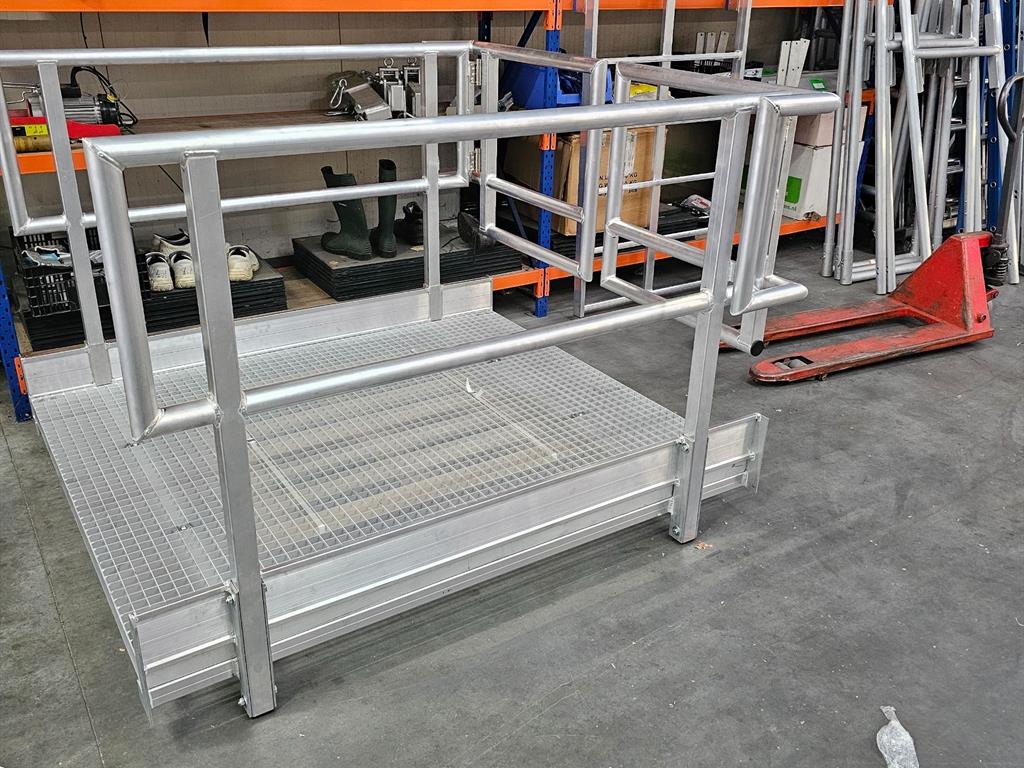

Het resultaat is een stabiel, veilig en praktisch aluminium afdichtingsplatform, volledig afgestemd op de installatie van de klant.
Dankzij het maatwerk sluit het platform perfect aan op de tank, terwijl het eenvoudig verplaatsbaar blijft tussen verschillende machines.
Deze oplossing laat goed zien hoe maatwerk in aluminium constructies het verschil maakt in veiligheid, efficiëntie en gebruiksgemak.
Onderdeel van aluminium constructies op maat
Dit afdichtingsplatform is een voorbeeld van wat mogelijk is binnen aluminium constructies op maat.
Elke situatie vraagt om een eigen benadering, waarbij ruimte, belasting en gebruik bepalend zijn voor het ontwerp.
