Wat betekent opbouwframe 135-28-7?

Dit rolsteigerframe wordt ook aangeduid als 135-28-7.

Deze maatvoering verwijst naar de belangrijkste eigenschappen van het frame:

135 = framebreedte van 135 cm
28 = sportafstand van 28 cm
7 = aantal sporten

De totale framehoogte bedraagt circa 200 cm.

Deze technische gegevens zijn belangrijk wanneer u een bestaand opbouwframe wilt vervangen. Kijk niet alleen naar de breedte en hoogte, maar controleer ook de overige aansluitmaten en het gebruikte steigersysteem.

Waarvoor wordt een opbouwframe 135x200 cm gebruikt?

Een opbouwframe vormt een belangrijk constructief onderdeel van een rolsteiger.

De verticale frames vormen samen met onder andere platformen en schoren de basis van de steigerconstructie.

Dit 135x200 cm opbouwframe kan binnen een daarvoor geschikt systeem worden gebruikt voor:

• het opbouwen van een rolsteiger;

• het uitbreiden van een bestaande rolsteiger;

• het vervangen van een beschadigd frame;

• brede 135 cm rolsteigerconfiguraties;

• daarvoor geschikte trappentorens;

• professionele steigeropstellingen.

Controleer bij uitbreiding altijd de complete voorgeschreven configuratie van uw rolsteiger.

135 cm breed rolsteigerframe

Dit opbouwframe heeft een breedte van 135 cm en behoort daarmee tot de brede rolsteigerframes.

Een breed frame wordt toegepast binnen verschillende professionele rolsteigerconfiguraties en biedt ruimte voor daarvoor geschikte platformopstellingen.

Heeft u een andere maat nodig? Bekijk dan onze rolsteigermateriaalkeuze.

Hier kunt u verschillende opbouwframes, platformen, schoren, wielen, stabilisatoren en andere onderdelen vergelijken.

7 sporten met 28 cm sportafstand

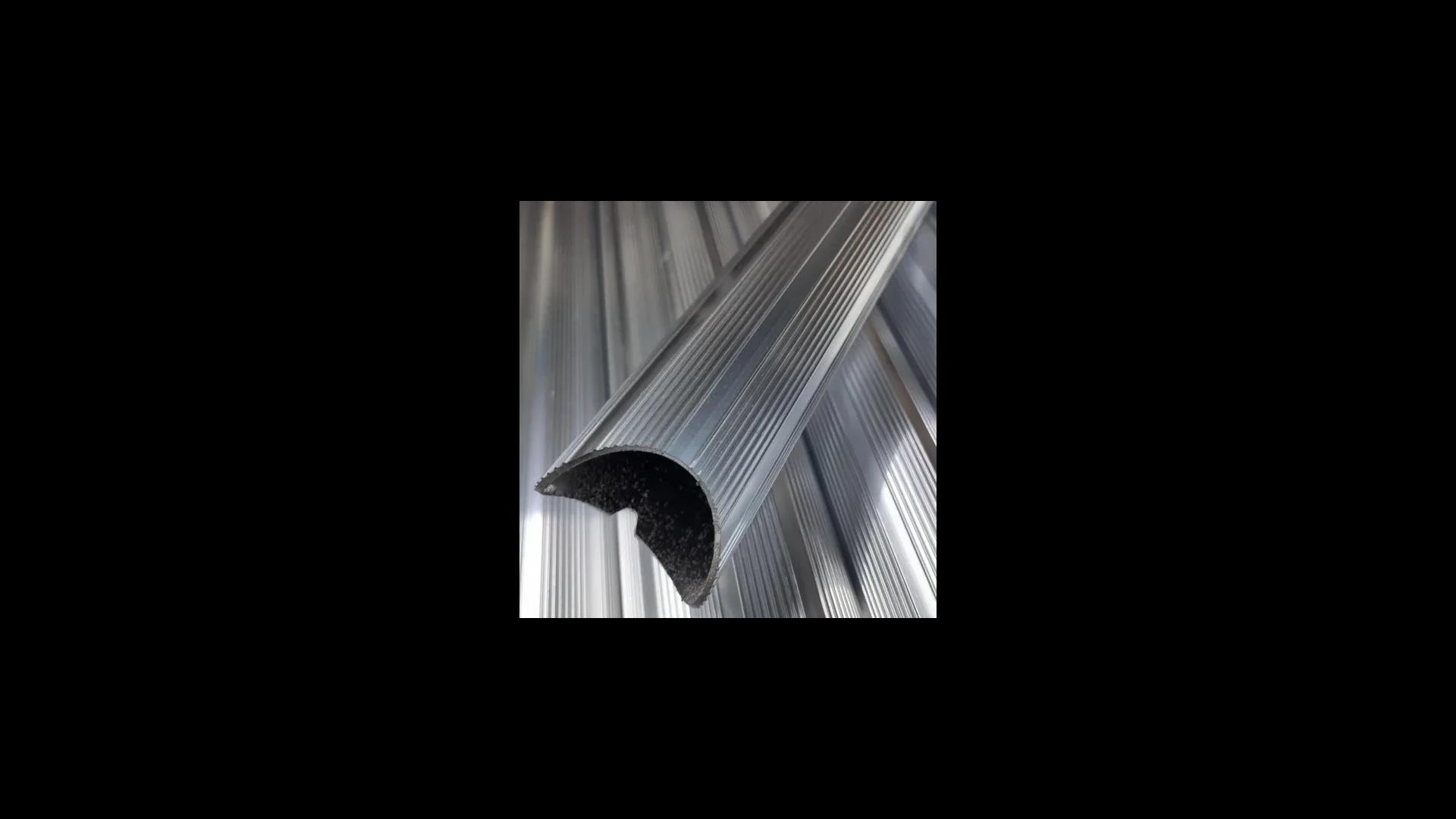

Het frame heeft 7 sporten met een onderlinge sportafstand van 28 cm.

Juist deze sportafstand is belangrijk wanneer u een bestaand rolsteigerframe wilt vervangen.

Controleer vóór bestelling onder andere:

• framebreedte;

• framehoogte;

• aantal sporten;

• sportafstand;

• buisdiameter;

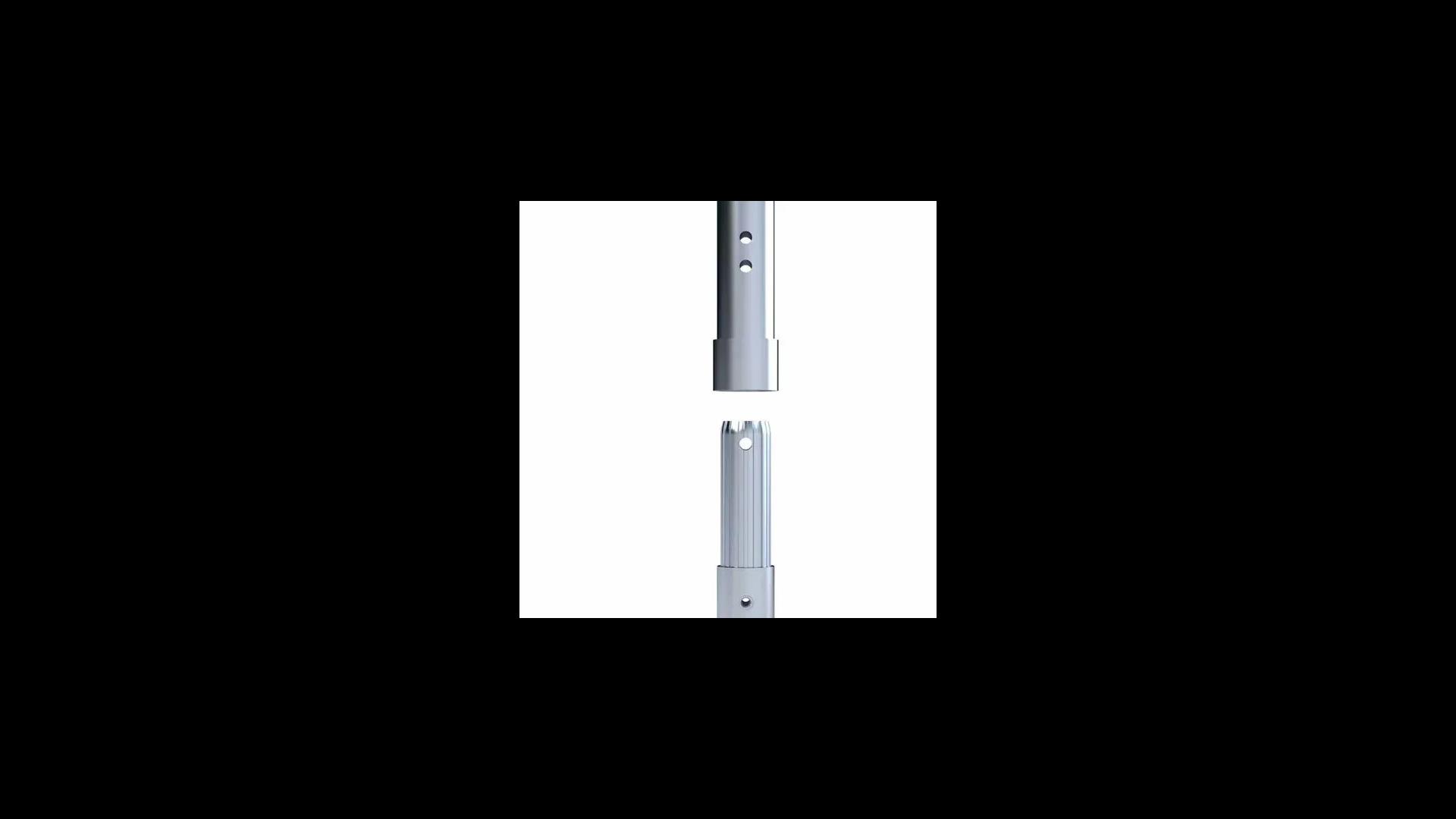

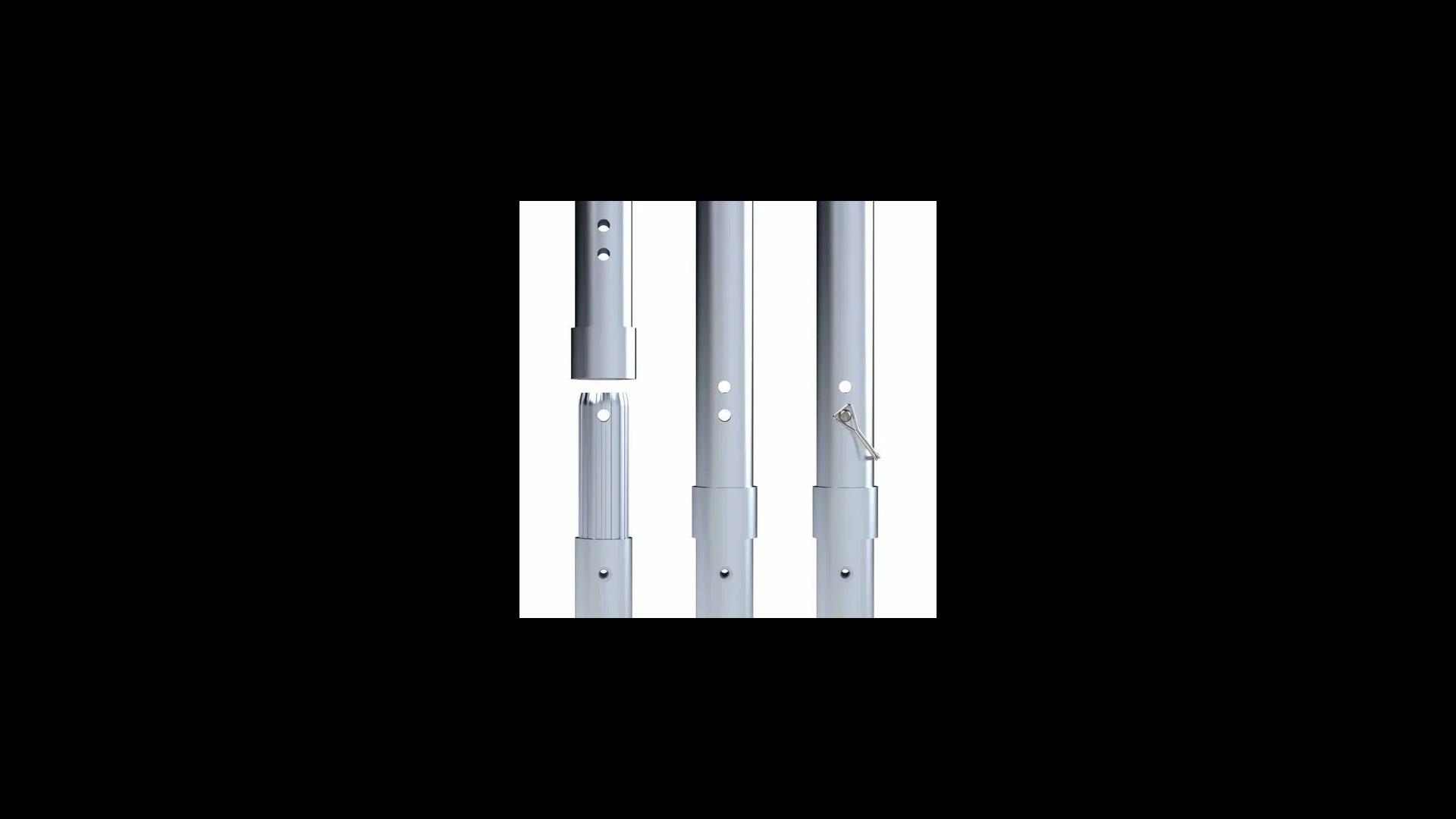

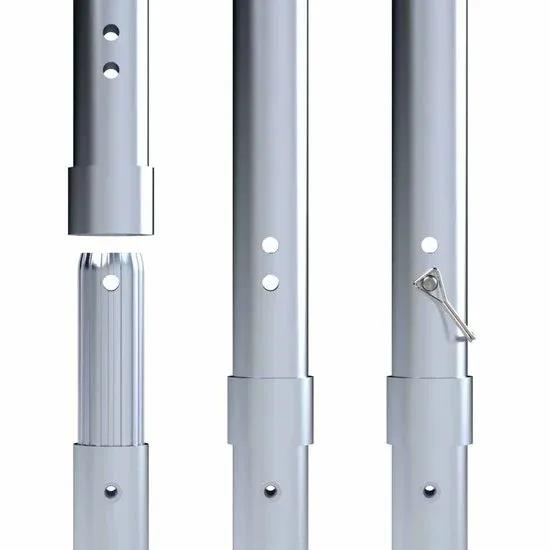

• type penverbinding;

• borging;

• merk en type rolsteiger;

• toegestane systeemconfiguratie.

Twee opbouwframes met dezelfde buitenmaat zijn namelijk niet automatisch technisch uitwisselbaar.

Verschil tussen 135x100 en 135x200 cm

Binnen dezelfde 135 cm brede serie is ook een lager opbouwframe verkrijgbaar.

Heeft u het lagere frame nodig? Bekijk dan het rolsteiger opbouwframe 135x100 cm.

Zo kunt u eenvoudig bepalen welke framehoogte bij uw bestaande configuratie hoort.

Opbouwframe voor een trappentoren

Dit 135 cm brede opbouwframe wordt ook toegepast binnen daarvoor geschikte rolsteiger trappentorens.

Een complete trappentoren bestaat uit een combinatie van onder andere:

• 135 cm brede opbouwframes;

• doorloopframe;

• aluminium steigertrappen;

• trapleuningen;

• eindleuning;

• horizontale schoren;

• diagonale schoren;

• platformen;

• stabilisatoren;

• steigerwielen;

• borgclips.

Bekijk alle rolsteiger trappentorens wanneer u geen los frame, maar een complete configuratie zoekt.

Opbouwframe binnen de 135x250 cm trappentorenserie

De 135 cm brede opbouwframes worden toegepast binnen onze complete trappentorenserie.

Bekijk onder andere:

Trappentoren 4,2 meter werkhoogte

Trappentoren 6,2 meter werkhoogte

Trappentoren 8,2 meter werkhoogte

Trappentoren 10,2 meter werkhoogte

Trappentoren 12,2 meter werkhoogte

Trappentoren 14,2 meter werkhoogte

Controleer per werkhoogte altijd hoeveel 200 cm en 100 cm hoge frames onderdeel zijn van de complete configuratie.

Opbouwframe of doorloopframe?

Een standaard opbouwframe en een doorloopframe hebben niet dezelfde functie.

Opbouwframe 135x200 cm

Een normaal opbouwframe heeft 7 sporten over de framebreedte en vormt een regulier constructiedeel van de rolsteiger.

Doorloopframe 135x200 cm

Een doorloopframe heeft een aangepaste constructie waardoor binnen een daarvoor ontworpen steigeropstelling een doorgang kan worden gecreëerd.

Heeft u een doorloop nodig? Bekijk dan het rolsteiger doorloopframe 135x200 cm.

Bestel een doorloopframe dus niet als vervanging van een normaal opbouwframe zonder eerst de complete steigerconfiguratie te controleren.

Past dit 135x200 cm frame op iedere rolsteiger?

Nee.

Een framebreedte van 135 cm en hoogte van 200 cm betekent niet automatisch dat het frame op iedere 135 cm brede rolsteiger past.

Controleer vóór bestelling:

• merk en type rolsteiger;

• framebreedte;

• framehoogte;

• aantal sporten;

• sportafstand;

• buisdiameter;

• type verbindingspen;

• maatvoering van de verbinding;

• borging;

• toegestane steigerconfiguratie.

Combineer verschillende steigersystemen alleen wanneer aantoonbaar is dat de onderdelen technisch en volgens de betreffende voorschriften gecombineerd mogen worden.

Opbouwframe vervangen

Wilt u een bestaand frame vervangen? Vergelijk het oude frame dan zorgvuldig met artikel 30308.

Controleer een rolsteigerframe vóór gebruik bovendien op:

• verbogen staanders;

• vervormde sporten;

• scheuren;

• deuken;

• beschadigde lasverbindingen;

• beschadigde verbindingspennen;

• overmatige speling;

• beschadigde of ontbrekende borging.

Gebruik een beschadigd frame niet wanneer niet kan worden vastgesteld dat het nog geschikt is voor veilig gebruik binnen de voorgeschreven steigerconfiguratie.

Rolsteiger uitbreiden met extra frames

Wilt u een bestaande rolsteiger hoger maken?

Voeg dan niet uitsluitend extra opbouwframes toe. Bij een hogere configuratie kunnen ook andere onderdelen noodzakelijk zijn, zoals:

• platformen;

• horizontale schoren;

• diagonale schoren;

• leuningframes;

• stabilisatoren;

• borgclips;

• kantplanken;

• muurverankering;

• andere systeemonderdelen.

Gebruik hiervoor de rolsteigermateriaalkeuze of bekijk alle rolsteiger onderdelen.

Combineren met stabilisatoren en muurverankering

Bij hogere steigerconfiguraties kunnen aanvullende stabilisatie- of verankeringscomponenten nodig zijn.

Bekijk bijvoorbeeld de telescopische rolsteiger stabilisator 200-280 cm.

Wanneer muurverankering onderdeel is van de voorgeschreven configuratie, bekijk dan de rolsteiger muurverankering 500 cm.

Welke onderdelen noodzakelijk zijn, wordt bepaald door de complete steigerconfiguratie en de bijbehorende voorschriften.

Rolsteiger opbouwframe 135x200 cm kopen – €175 excl. btw

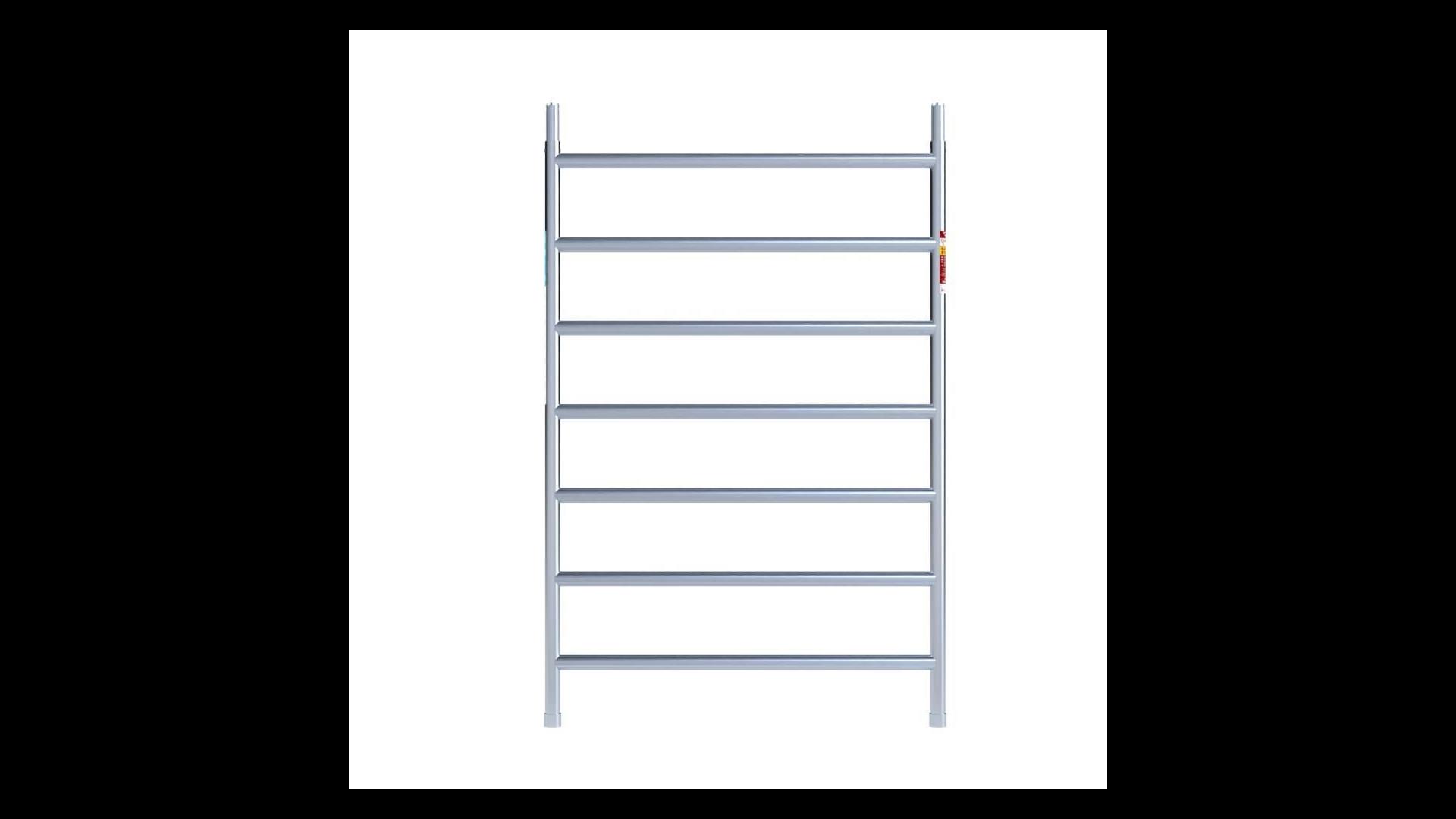

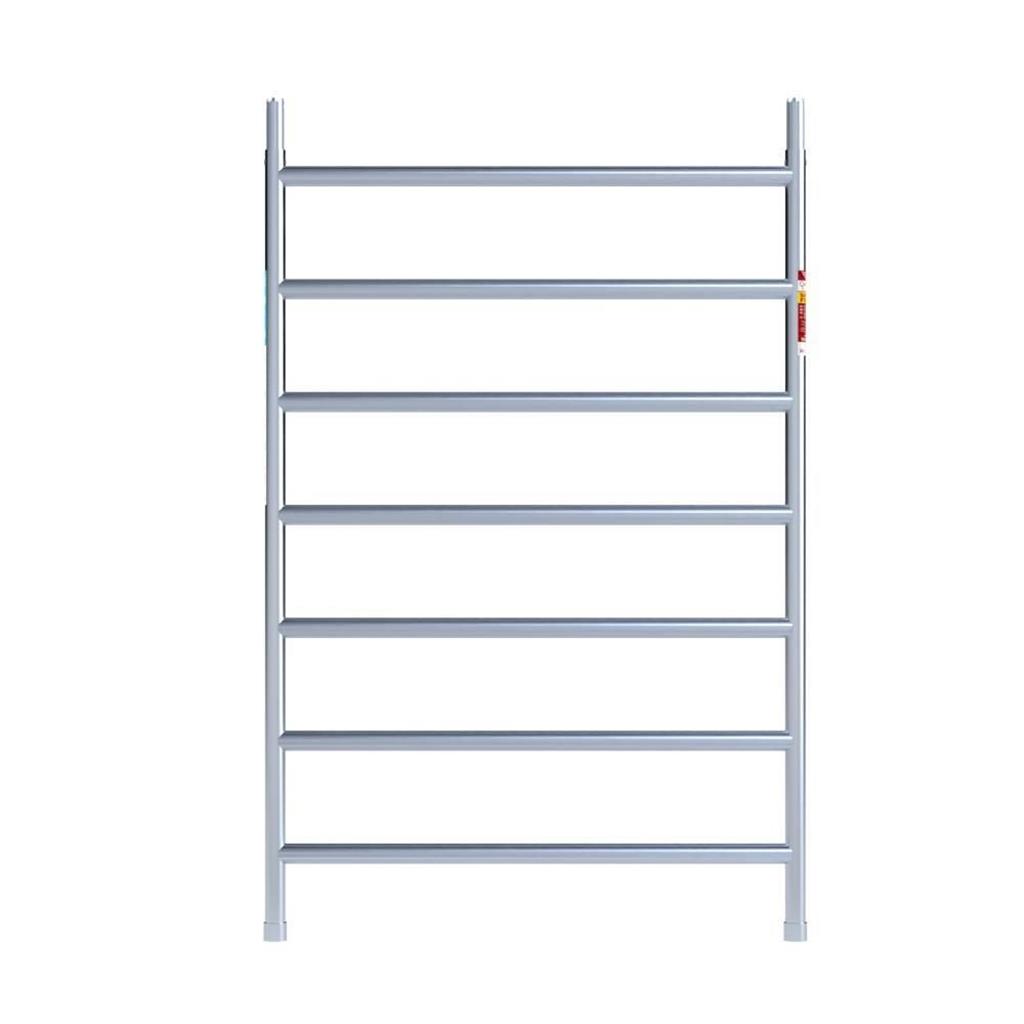

Dit rolsteiger opbouwframe 135x200 cm is een aluminium 7-sports frame voor een daarvoor geschikt professioneel rolsteigersysteem.

De belangrijkste kenmerken:

• 135 cm breed;

• 200 cm hoog;

• 7 sporten;

• 28 cm sportafstand;

• type 135-28-7;

• aluminium uitvoering;

• geschikt als vervangings- of uitbreidingsonderdeel;

• toepasbaar binnen daarvoor geschikte rolsteiger- en trappentorenconfiguraties.

Artikelnummer: 30308
EAN: 8718781560003
Prijs: €175,- excl. btw
Prijs incl. 21% btw: €211,75

Controleer vóór bestelling of artikel 30308 technisch overeenkomt met uw bestaande rolsteiger.

Veelgestelde vragen over opbouwframe 135x200 cm

Wat kost het rolsteiger opbouwframe 135x200 cm?

De prijs bedraagt €175,- excl. btw, oftewel €211,75 incl. 21% btw.

Wat is het artikelnummer?

Het artikelnummer is 30308.

Wat is de EAN-code?

De EAN-code is 8718781560003.

Hoe groot is het frame?

Het opbouwframe is 135 cm breed en 200 cm hoog.

Hoeveel sporten heeft het frame?

Het frame heeft 7 sporten.

Wat is de sportafstand?

De sportafstand bedraagt 28 cm.

Wat betekent 135-28-7?

135 staat voor de framebreedte, 28 voor de sportafstand en 7 voor het aantal sporten.

Wat is het verschil met het 135x100 cm frame?

Het 135x100 cm frame heeft een hoogte van 100 cm en 4 sporten. Dit frame is 200 cm hoog en heeft 7 sporten.

Is dit hetzelfde als een doorloopframe?

Nee. Een normaal opbouwframe en een doorloopframe hebben een verschillende constructie en toepassing.

Past artikel 30308 op iedere 135 cm brede rolsteiger?

Nee. Controleer naast de buitenmaat ook onder andere de penverbinding, buisdiameter, sportafstand, borging en systeemcompatibiliteit.
