Specificaties rolsteiger doorloopframe 135x200 cm

Wat is een rolsteiger doorloopframe?

Een doorloopframe is een speciaal rolsteigerframe waarbij de constructie zo is uitgevoerd dat binnen een daarvoor ontworpen steigeropstelling een doorgang ontstaat.

Dat is het belangrijkste verschil met een normaal opbouwframe.

Bij een standaard opbouwframe lopen de sporten over de framebreedte. Bij een doorloopframe is de constructie aangepast om aan één zijde ruimte voor doorgang te creëren.

Een doorloopframe kan worden toegepast binnen daarvoor ontworpen:

• rolsteigers;

• trappentorens;

• doorgangsconstructies;

• gekoppelde steigeropstellingen;

• professionele steigerconfiguraties.

Gebruik het frame altijd volgens de voorgeschreven configuratie van het betreffende steigersysteem.

Doorloopframe 135x200 cm links of rechts

Dit 135x200 cm doorloopframe is verkrijgbaar met de doorgang aan de linker- of rechterzijde.

De keuze voor links of rechts bepaalt waar de vrije doorgang zich in de frameconstructie bevindt.

Controleer vóór bestelling:

• de positie van het bestaande frame;

• de gewenste looproute;

• positie van de steigertrap;

• plaats van de trapleuningen;

• complete steigerconfiguratie;

• welke uitvoering u momenteel gebruikt.

Kies vervolgens de juiste uitvoering: LINKS of RECHTS.

Bij twijfel adviseren wij om vóór bestelling de bestaande opstelling en het huidige frame te controleren.

Doorloopframe voor een trappentoren

Het doorloopframe wordt onder andere toegepast binnen onze professionele rolsteiger trappentorens.

Een trappentoren heeft interne aluminium steigertrappen waarmee de verschillende niveaus via een traproute bereikbaar zijn.

Daarbij wordt het doorloopframe gecombineerd met onder andere:

• aluminium steigertrappen;

• binnenleuningen;

• dubbele buitenleuningen;

• eindleuning;

• opbouwframes;

• platformen;

• horizontale schoren;

• diagonale schoren;

• stabilisatoren;

• steigerwielen;

• borgclips.

Bekijk alle rolsteiger trappentorens wanneer u een complete uitvoering zoekt.

Toegepast binnen 135x250 cm trappentorens

Het 135 cm brede doorloopframe wordt toegepast binnen onze complete 135x250 cm trappentorenserie.

Bekijk bijvoorbeeld:

Trappentoren 4,2 meter werkhoogte

Trappentoren 6,2 meter werkhoogte

Trappentoren 8,2 meter werkhoogte

Trappentoren 10,2 meter werkhoogte

Trappentoren 12,2 meter werkhoogte

Trappentoren 14,2 meter werkhoogte

Controleer bij vervanging altijd welke linker- of rechteruitvoering binnen de betreffende configuratie wordt toegepast.

Verschil tussen doorloopframe en normaal opbouwframe

Een doorloopframe 135x200 cm en een standaard opbouwframe 135x200 cm hebben dezelfde globale buitenmaat, maar niet dezelfde functie.

Heeft u geen doorloop nodig? Bekijk dan het rolsteiger opbouwframe 135x200 cm.

Wat betekent 135-28-7?

Dit frame kan worden aangeduid als 135-28-7 L/R.

Daarbij staat:

135 = framebreedte 135 cm
28 = sportafstand 28 cm
7 = 7 sporten
L/R = uitvoering links of rechts

De totale framehoogte bedraagt circa 200 cm.

Deze gegevens zijn belangrijk wanneer u een bestaand doorloopframe wilt vervangen.

Rechte pen – controleer de aansluiting

Dit doorloopframe is uitgevoerd met een rechte penverbinding.

Dat is een belangrijk aandachtspunt bij het vervangen of uitbreiden van een bestaande rolsteiger.

Kies een frame daarom niet uitsluitend op basis van de afmeting 135x200 cm.

Controleer ook:

• type penverbinding;

• diameter en maatvoering;

• borging;

• buisdiameter;

• sportafstand;

• links/rechts-uitvoering;

• merk en type steigersysteem.

Heeft uw bestaande steiger een andere penverbinding? Kies dan de daarvoor bedoelde uitvoering.

Past dit doorloopframe op iedere 135 cm rolsteiger?

Nee.

Dezelfde breedte en hoogte betekenen niet automatisch dat verschillende rolsteigerframes technisch uitwisselbaar zijn.

Controleer vóór bestelling minimaal:

• merk en type rolsteiger;

• breedte 135 cm;

• hoogte 200 cm;

• sportafstand 28 cm;

• aantal sporten;

• buisdiameter;

• rechte penverbinding;

• maatvoering van de pen;

• borging;

• links- of rechtsuitvoering;

• toegestane systeemconfiguratie.

Combineer onderdelen van verschillende systemen alleen wanneer vaststaat dat deze combinatie volgens de betreffende technische voorschriften is toegestaan.

Doorloopframe combineren met steigertrap

Binnen een trappentoren maakt het doorloopframe deel uit van de constructie rondom de interne traproute.

Heeft u ook onderdelen voor de steigertrap nodig? Bekijk dan:

Rolsteigertrap 250 cm

Leuning rolsteigertrap 250 cm

Steigertrap eindleuning met 2 diagonale schoren

Steigertrap opstapbeugel

Zo bouwt u de onderdelen rondom de trapopgang logisch bij elkaar.

Doorloopframe vervangen

Wilt u een bestaand doorloopframe vervangen? Vergelijk artikel 30309 zorgvuldig met het huidige frame.

Controleer een frame vóór gebruik op:

• verbogen staanders;

• vervormde sporten;

• beschadigde lasverbindingen;

• scheuren;

• deuken;

• beschadigde verbindingspen;

• vervormde aansluiting;

• beschadigde borging;

• overmatige speling.

Gebruik een beschadigd constructief steigeronderdeel niet verder wanneer niet kan worden vastgesteld dat het nog geschikt is voor de bedoelde toepassing.

Rolsteiger uitbreiden met losse onderdelen

Wilt u naast het doorloopframe ook andere onderdelen vervangen of toevoegen?

Bekijk dan alle rolsteiger onderdelen of gebruik de rolsteigermateriaalkeuze.

Hier kunt u onder andere opbouwframes, doorloopframes, platformen, schoren, wielen, stabilisatoren en andere onderdelen vergelijken.

Combineren met opbouwframe 135x200 cm

Binnen een complete trappentoren wordt het doorloopframe gecombineerd met reguliere opbouwframes.

Heeft u een standaard 200 cm hoog frame nodig? Bekijk het rolsteiger opbouwframe 135x200 cm – 7-sports.

Voor specifieke posities binnen de opbouw is daarnaast het rolsteiger opbouwframe 135x100 cm beschikbaar.

Stabilisatoren en muurverankering

Afhankelijk van de complete steigerconfiguratie kunnen aanvullende stabilisatie- of verankeringscomponenten nodig zijn.

Bekijk bijvoorbeeld de telescopische rolsteiger stabilisator 200-280 cm.

Wanneer muurverankering onderdeel is van de voorgeschreven configuratie, bekijk dan de rolsteiger muurverankering 500 cm.

Rolsteiger doorloopframe 135x200 cm kopen – €255 excl. btw

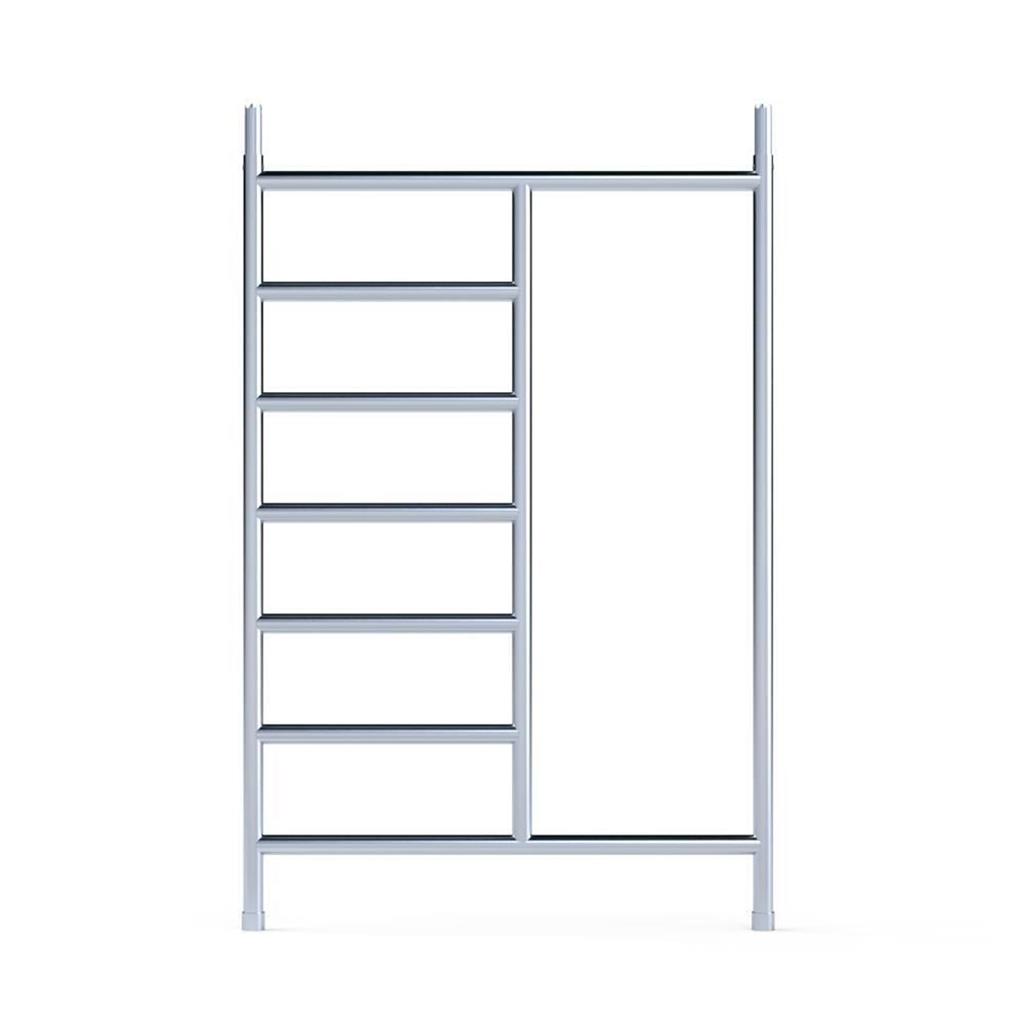

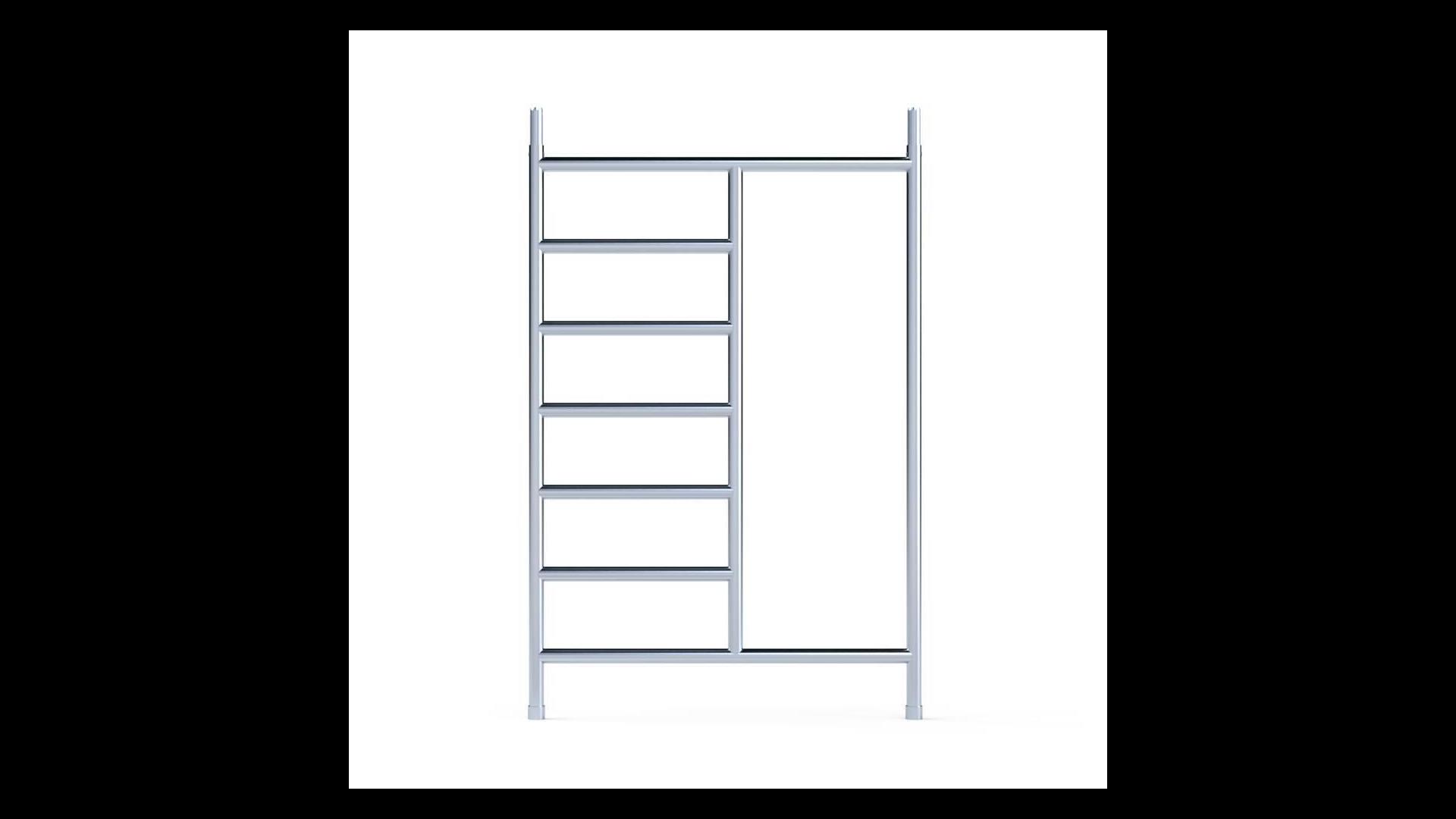

Dit rolsteiger doorloopframe 135x200 cm links/rechts is een aluminium frame voor een daarvoor geschikte professionele rolsteiger of trappentoren.

De belangrijkste kenmerken:

• 135 cm breed;

• 200 cm hoog;

• 7 sporten;

• 28 cm sportafstand;

• uitvoering links of rechts;

• rechte penverbinding;

• aluminium constructie;

• geschikt als vervangings- of uitbreidingsonderdeel;

• toegepast binnen daarvoor geschikte trappentorenconfiguraties.

Artikelnummer: 30309
EAN: 8718781560102
Prijs: €255,- excl. btw
Prijs incl. 21% btw: €308,55

Controleer vóór bestelling of artikel 30309 en de gekozen links/rechts-uitvoering technisch overeenkomen met uw bestaande rolsteiger.

Veelgestelde vragen over het doorloopframe 135x200 cm

Wat kost het rolsteiger doorloopframe 135x200 cm?

De prijs bedraagt €255,- excl. btw, oftewel €308,55 incl. 21% btw.

Wat is het artikelnummer?

Het artikelnummer is 30309.

Wat is de EAN-code?

De EAN-code is 8718781560102.

Kan ik kiezen tussen links en rechts?

Ja. Controleer welke zijde van de doorgang bij uw steigerconfiguratie hoort en kies de juiste uitvoering.

Hoe groot is het doorloopframe?

Het frame is 135 cm breed en 200 cm hoog.

Hoeveel sporten heeft het frame?

Het frame heeft 7 sporten met een sportafstand van 28 cm.

Welke penverbinding heeft artikel 30309?

Dit product is uitgevoerd met een rechte penverbinding.

Is een doorloopframe hetzelfde als een normaal opbouwframe?

Nee. Een doorloopframe heeft een aangepaste constructie om een doorgang mogelijk te maken.

Kan ik dit frame voor een trappentoren gebruiken?

Ja, het frame wordt toegepast binnen daarvoor geschikte trappentorenconfiguraties.

Past artikel 30309 op iedere 135 cm brede rolsteiger?

Nee. Controleer naast de buitenmaat ook de penverbinding, buisdiameter, sportafstand, borging, links/rechts-uitvoering en systeemcompatibiliteit.
